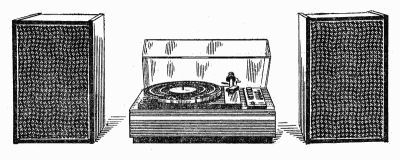

Электрофон "Вега-103-стерео"

Электрофон сетевой транзисторный "Вега-103-стерео" с 1973 года выпускал Бердский радиозавод.

Cтереофонический электрофон первого класса ''Вега-103-стерео'' (тип 1-ЭФ-ЗС) предназначен для высококачественного электроакустического воспроизведения записи с моно или стереофонических пластинок всех форматов. Электрофон ''Вега-103-стерео'' является модернизацией модели ''Вега-101-стерео''. В модели предусмотрено подключение магнитофона для записи с проигрываемой грампластинки. Кроме того, электрофон можно использовать как усилитель сигналов ЗЧ с магнитофона, приёмника и радиотрансляционной линии. На выход усилителя можно включить стереофонические телефоны. Номинальная выходная мощность каждого канала при коэффициенте нелинейных искажений 1% - 6 Вт. Максимальная выходная мощность каждого канала при коэффициенте нелинейных искажений 10% - 25 Вт. Полоса воспроизводимых звуковых частот 63...16000 Гц. Чувствительность со входа звукоснимателя, приёмника и магнитофона 250 мВ, радиотрансляционной линии 30 В. Пределы регулирования тембра ± 8...10 дБ. Рассогласование стереофонических каналов усиления по чувствительности и частотным характеристикам не более 2 дБ. Пределы регулирования стереобаланса в каждом канале - 8 дБ. Переходное затухание между стереофоническими каналами на частотах 200...10000 Гц не менее 30 дБ. Уровень фона по тракту грамзаписи не хуже -60 дБ. Среднее звуковое давление каждого канала - 0,9 Па. Питание от сети 127 или 220 В Мощность, потребляемая от сети при номинальной мощности 60 Вт. Габариты электрофона - 480х350х180 мм. Одной АС - 425х272х234 мм. Вес электрофона с двумя АС - 30 кг.

Литература:

  1. Описание электрофона "Вега-103", его электрические и монтажные схемы в справочнике Белова и Дрызго.
