Портативные радиоприёмники "Орион-302" и "Восход-308"

Портативные радиоприёмники "Орион-302" и "Восход-308"

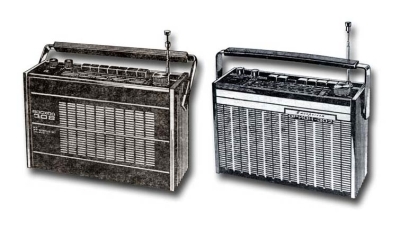

Портативные радиоприёмники "Орион-302" и "Восход-308" с начала 1975 и 1976 года выпускал Днепропетровский радиозавод.

''Орион-302'' и ''Восход-308'' - АМ-ЧМ переносные радиоприёмники 3-го класса супергетеродинного типа, собранные на 6 микросхемах, 5 транзисторах и 4 диодах. Они предназначены для приёма радиовещательных станций в диапазонах ДВ, СВ, KB и диапазоне УКВ. Приём в диапазонах ДВ, СВ осуществляется на встроенную магнитную антенну, в диапазонах KB и УКВ на штыревую, телескопическую. Конструкция приёмников аналогична приёмнику ''Орион-301''. Их корпуса сделаны из ударопрочного полистирола. Передняя и задняя стенки покрыты декоративной пленкой. Шкала и органы управления расположены на верхней панели корпуса и имеют соответствующие обозначения. Ручки регуляторов тембра и громкости с выключателем питания находятся слева шкалы, в средней части находятся клавиши переключателя диапазонов, а справа ручка для настройки и выдвижная телескопическая антенна. Гнёзда внешней антенны, телефона и внешнего питания расположены на задней стенке корпуса. Диапазоны: ДВ, СВ, КВ-3 3,95...7,5 МГц, КВ-2 9,4...9,9 МГц, КВ-1 11,6...12,1 МГц, УKB 65,8...73 МГц. ПЧ трактов: AM 465 кГц, ЧМ 10,7 ± 0,1 МГц. Чувствительность в диапазонах: ДВ 400 мкВ/м, СВ 150 мкВ/м, KB 50 мкВ, УКВ - 15 мкВ. Селективность по соседнему каналу: ДВ, СВ не менее 30 дБ. Селективность по зеркальному каналу в диапазоне: ДВ 36 дБ, СВ 30 дБ, KB 14 дБ, УКВ 30 дБ. Действие АРУ: при изменении входного сигнала 26 дБ изменение напряжения на выходе на 4 дБ. Полоса воспроизводимых частот в тракте АМ - 200...3550 Гц, ЧМ - 200...7100 Гц. Среднее звуковое давление 0,3 Па. Номинальная выходная мощность 250 мВт. Питание 6 элементов 373. Длительность работы при средней громкости 150 часов. Габариты любого радиоприёмника - 295х195х90 мм. Масса с батареями 3,6 кг.

Литература:

  1. Описание и схемы обоих радиоприёмников в справочнике Белова, Дрызго, Суханова.
