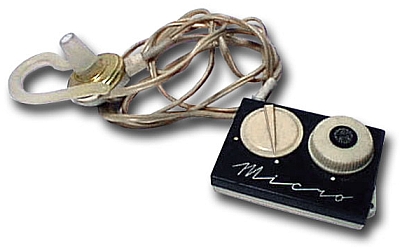

Миниатюрный транзисторный радиоприёмник "Микро"

Миниатюрный транзисторный радиоприёмник "Микро" с начала 1965 года выпускал Зеленоградский завод "Ангстрем" а с осени 1965 года и Минский радиозавод.

Радиоприёмник ''Микро'' рассчитан на работу в диапазонах ДВ и СВ. Чувствительность у радиоприёмника 35 мВ/м. Избирательность по соседнему каналу 6...10 дБ. Выходная мощность 0,5 мВт.

Питание от аккумулятора напряжением 1,2 В. Потребляемый ток 5 мА. Размеры приёмника 45х30х13 мм, масса 27 грамм.

Радиоприёмник имеет ручку выключения питания, настройки и переключатель диапазонов. Приёмник собран по схеме прямого усиления на 6-ти транзисторах типа ГТ310Б,В. Приёмник имеет три каскада усиления ВЧ и два НЧ. Выходной каскад нагружен на телефон ТМ-2М. В радиоприёмнике на плату из ситалла отполированную до высокого класса чистоты при высоком вакууме через специальные трафареты нанесены шесть слоев различных материалов из которых образуются сопротивления, проводники, контактные площадки, обкладки конденсаторов и изоляция. Транзисторы смонтированы на отдельной плате из фольгированного стеклотектолита.

Радиоприёмник ''Микро'' выпускался для продажи в СССР, а в экспортном исполнении и для продажи в ряд социалистических стран под наименованиями ''Micro'' и ''Astrad Orion''.

Литература:

  1. Описание приёмника в справочнике И.Ф.Белова и Е.В.Дрызго.
  2. Инструкция по эксплуатации 1965 года (Сергей Ермаков, Москва).
  3. Инструкция по эксплуатации 1966 года.
  4. Описание и схемы приёмника в Радио № 5 за 1965 год.
