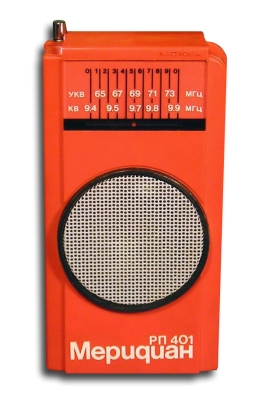

Малогабаритный КВ-УКВ радиоприёмник "Меридиан РП-401"

Малогабаритный КВ-УКВ радиоприёмник "Меридиан РП-401" выпускало Киевское ПО имени С.П.Королёва с 1987 года.

Малогабаритный радиоприёмник ''Меридиан РП-401'' предназначен для приёма радиовещательных станций с амплитудной модуляцией в диапазоне коротких волн 9,5...9,8 Мгц (31,6...30,6 метров) и с частотной модуляцией в диапазоне ультракоротких волн 65,8...74 МГц (4,56...4,05 метра). Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ в диапайзоне КВ и не менее 26 дБ в диапазоне УКВ, не хуже, в диапазонах КВ - 600 мкВ, УКВ - 250 мкВ. Двухсигнальная избирательность по соседнему каналу в КВ диапазоне не менее 16 дБ. Диапазон частот, воспроизводимых по звуковому давлению не менее 450...3150 Гц. Максимальная выходная мощность 55 мВт. Питание осуществляется от четырёх батарей типа А-316 с общим напряжением 6 вольт. Габаритные размеры приёмника - 77х36,5х1500 мм. Масса радиоприёмника без упаковки и батарей не превышает 300 грамм. Собран радиоприёмник по супергетеродинной схеме на 2-х микросхемах.

Литература:

  1. Руководство по эксплуатации и электрическая схема радиоприёмника "Меридиан РП-401".
