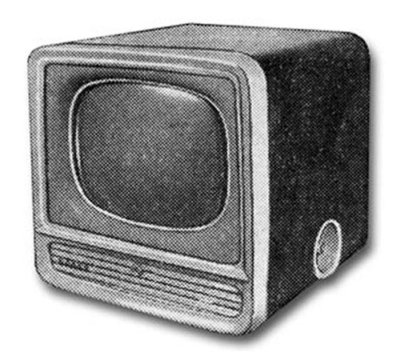

Малогабаритный телевизор "Рекорд-4"

Телевизионный приёмник чёрно-белого изображения "Рекорд-4" с начала 1960 года выпускал Александровский радиозавод.

Технология выпуска телевизора рассчитана на применение средств автоматизации и механизации. Телевизор ''Рекорд-4'' это модель 3-класса разработанная на смену модели ''Рекорд-Б'' и как альтернатива модели ''Рекорд-12''. Телевизор ''Рекорд-4'' работает на любом из 12 каналов. Чувствительность ТВ 200 мкВ. Количество ламп 17. Кинескоп 35ЛК2Б с размером изображения 285х215 мм. Разрешающая способность по горизонтали 350, по вертикали 450 линий. Потребляемая мощность 140 Вт при просмотре программ и 35 Вт при прослушивании грамзаписи. По сравнению с телевизором ''Рекорд-Б'' модель имеет ряд схемных и конструктивных достоинств. Это автоматические регулировки усиления и яркости, автоматическая подстройка частоты строк и фазы, регулировка тембра. Монтаж выполнен на 5-ти печатных платах из фольгированного гетинакса расположенных на вертикальном шасси. Платы соединены при помощи разъёмов. В телевизоре применена регулировка напряжения сети со световым индикатором и регулятором, выведеным на переднюю панель. При напряжении в сети от 185 до 250 В, можно поддерживать напряжение 220 В. При питании от сети 127 В эти пределы будут 95...150 В. Это даёт возможность эксплуатировать телевизор в заданном режиме, что улучшает качество приёма и надёжность. Имеется вход звукоснимателя, что позволяет воспроизводить грамзапись. Имеется гнездо приставки для приёма ЧМ станций и гнёзда для подключения головных телефонов. Футляр телевизора состоит из двух элементов, изготовленных механизированным способом; гнутой обечайки из прессованного картона, отделанной под ценные породы и пластмассовой передней панели. На нижней раме ТВ, несущей крепление кинескопа размещены два динамика 1ГД-9 и индикатор напряжения сети. Справа футляра выведены ручка ПТК и гетеродина. Слева, ручки громкости с выключателем сети, контрастности, тембра, размера по вертикали, частоты кадров и линейности. Размеры телевизора 420х420х515 мм. Вес 23 кг.
