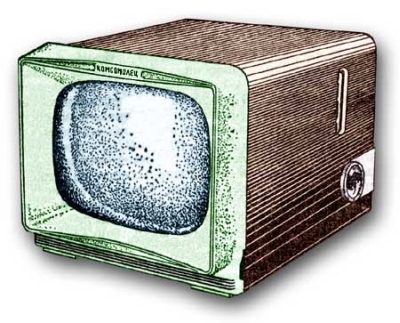

Малогабаритный настольный телевизор "Комсомолец"

Малогабаритный настольный телевизор "Комсомолец" выпускался Ленинградским заводом им. Козицкого. Разработка 1959 года.

Телевизор ''Комсомолец'' вместе с одинаковым по конструкции телевизором ''Маяк-1'' Александровсого радиозавода рассчитывался как массовый и дешёвый. Отличительная особенность телевизора в том, что он выполнен из отдельных готовых блоков, с использованием прогрессивных технологических процессов и печатного монтажа. Каждый блок выполняет только одну функцию, например усиление ПЧ, НЧ и т.д. По мнению разработчиков, блочный метод позволит в будущем разнообразить ассортимент телевизоров. Например, применяя два различных блока УПЧ можно будет выпускать модели для ближнего и дальнего приёма телевизионных студий. Достоинством телевизоров, собранных из блоков, является удобство их ремонта на дому, что как правило, будет сводиться к замене того или иного блока. Ремонт неисправных блоков можно организовать в ремонтных предприятиях. Это облегчит работу предприятий обслуживающих телевизионный парк в стране. В телевизоре применено семь функциональных блоков: 12 канальный ПТК, усилитель ПЧ и видеосигнала, усилитель ПЧ и НЧ звука, громкоговоритель с выходным трансформатором, блоки строчной и кадровой развёртки, блок питания. Чувствительность модели превышает нормативы по ТУ для телевизоров 3 класса (200 мкВ). Избирательность по каналу изображения 20 дб. Чёткость 500 линий, градаций яркости 7.  Разрешающая способность в центре экрана: по горизонтали 450; вертикали 500 линий. Полоса воспроизводимых звуковых частот 100...8000 Гц. Среднее звуковое давление 2,5 бар. Номинальная выходная мощность УНЧ - 1 Вт. Размер изображения - 215х285 мм. Размеры телевизора - 316х370х400 мм. Масса - 16,5 кг. Аппарат питается от сети переменного тока 127 или 220 в и потребляет 130 Вт. В телевизоре установлен кинескоп 35ЛК2Б. Масса телевизора - 16,5 кг.

Телевизор 'Комсомолец'' вы полнен на 14 лампах. Передняя стенка футляра состоит из легкой пластмассовой маски с защитным стеклом. Боковые и верхняя стенки футляра представляют собой п-образный кожух, выполняемый из листового пластиката различных расцветок. Телевизор имеет упрощённую схему без автоматических регулировок и возможности приёма ЧМ вещания. Силовой трансформатор и дроссель выполнены на витых сердечниках, что позволило значительно снизить поля рассеяния и сократить габариты и вес. С целью увеличения полезной площади передней стенки громкоговоритель типа 1ГД-9 установлен на дне ящика вниз диффузором. С помощью специальных отражательных ребер звук направляется в сторону зрителя. В схеме исполь зуются 11 германиевых диодов, из них восемь силовых.

Литература:

  1. Описание телевизора в журнале Радио №9 за 1959 год.
