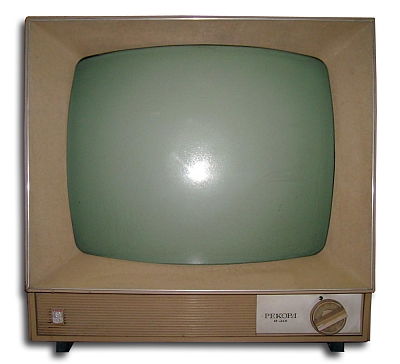

Телевизоры "Рекорд-301" и "Рекорд В-301"

Унифицированные телевизоры "Рекорд-301" и "Рекорд В-301" выпускал Александровский радиозавод и Воронежский завод "Электросигнал", соответственно с 1969 и 1970 года.

Унифицированные ламповые телевизоры 3 класса ''Рекорд-301'', ''Рекорд В-301'' (УЛТ-47-III-1) ничем не отличаются друг от друга. Отличие моделей только в заводах изготовителях. Для Воронежского завода телевизор стал первым в серии унифицированных ч/б телевизоров серии ''Рекорд''. Телевизор рассчитан на приём телевизионных программ на любом из 12 каналов диапазона. Электрическая схема аналогична серийно выпускаемому с 1970 года телевизору ''Весна-5''. Изменилось только внешнее оформление модели. В телевизоре применён кинескоп со спрямленными углами ''47ЛК2Б'', 16 радио ламп, 15 диодов, громкоговоритель - 1ГД-18. Чувствительность в 150 мкВ позволяет принимать телестудии, удалённые до 70 километров с наружной антенной. Номинальная выходная мощность 0,5 Вт. Диапазон воспроизводимых ЗЧ - 125...7100 Гц. Потребляемая от сети мощность 160 Вт. Габариты ТВ - 492х515х352 мм. Вес 27 кг. Цена 336 и 270 руб.

Литература:

  1. Электрическая схема модели.
