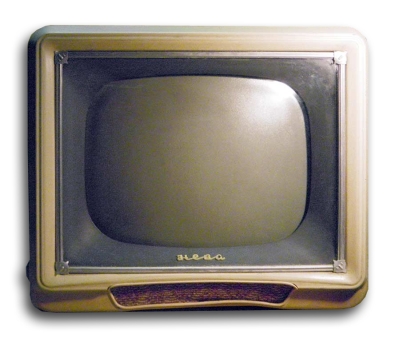

Телевизоры "Нева" и "Нева-Д"

Телевизоры "Нева" и "Нева-Д" выпускал Ленинградский завод имени Козицкого с 1959 и 1960 года соответвенно.

Телевизионный приёмник третьего класса ''Нева'' обеспечивает приём телевизионных программ на любом из 12 телевизионных каналов. Телевизор содержит 15 радиоламп, 11 полупроводниковых диодов и кинескоп типа 35ЛК2Б. Размер изображения 210х280 мм. Чувствительность телевизора 200 мкВ, что позволяет принимать телевизионные передачи на наружную антенну в радиусе до 60 км от телевизионного центра или ретранслятора. Разрешающая способность по горизонтали в центре изображения не менее 350 линий. Разрешающая способность по вертикали в центре изображения не менее 450 линий. Мощность, потребляемая от сети, не превышает 130 Вт. Громкоговоритель типа 1ГД-9 расположен в нижней части телевизора, под кинескопом. Такое расположение громкоговорителя обеспечивает достаточную громкость в комнате средней величины. В телевизоре применены автоматические регулировка усиления (АРУ) и яркости (АРЯ), что значительно стабилизирует его работу и упрощает регулировку. Телевизор выпускается в деревянном футляре, а его передняя панель обрамления сделана из пластмассы. Конструктивно телевизор состоит из шести блоков, пять из которых выполнены методом печатного монтажа. Печатные блоки укреплены на вер тикальном каркасе и электрически соединяются между собой без паек и сварок при помощи самозажимающихся перемычек. Такая конструкция имеет преиму щества при изготовлении и эксплуатации телевизора (печатные блоки при необходимости могут быть легко заменены новыми). Ручки основных регуляторов, та ких как громкость с выключателем сети и яркость выведены по бокам пластмассового обрамления телевизора внизу. Остальные ручки регуляторов и переклю чатель ТВ каналов выведены справа футляра в нишу. Другие ручки управления размещены в нише, на левой стенке. Габариты телевизора - 500х350х400, масса 21 кг. Модернизированная модель ''Нева-Д'' 1960 года выпуска, кроме внешнего вида не отличается от основного. Габариты телевизора 360х425х400, вес 18 кг.

Литература:

  1. Описание и схемы телевизора.
