Колхозный радиоузел "КРУ-10"

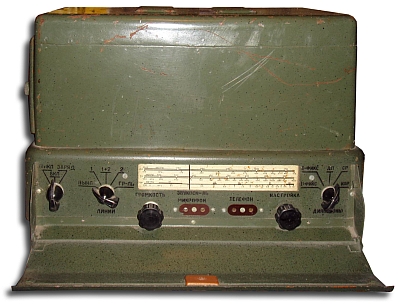

Колхозный радиоузел "КРУ-10". Модель 1950 года.

Для радиофикации крупных колхозов, расположенных в сельских местностях не имеющих электроэнергии и непостоянно действующие электросети, радиопромышленность выпускала радиотрансляционный узел ''КРУ-10''. Он мог обслужить до 200 радиоточек, оборудованных экономичными громкоговорителями. В радиоузел входят приёмно-усилительное устройство, блок питания, щиток грозозащиты, 2 кислотные/щелочные 12 В аккумуляторные батареи емкостью 60 А/ч каждая, контрольный громкоговоритель типа ''Север'', пара головных телефонов, комплект соединительных шлангов, ЗИП - (лампы, вибраторы, грозоразрядники, предохранители). КРУ - обеспечивает трансляцию радио станций центрального и областного вещания, работающих в диапазонах ДВ, СВ и КВ, воспроизведение граммофонных записей с помощью звукоснимателя, а также передачу с микрофона (в качестве микрофона может быть использован контрольный громкого воритель. Накал у ламп КРУ питается от 1 элемента кислотной или 2 щелочной аккумуляторной батареи. Анодное напряжение получается от 2-х синхронных вибропреобразователей, работающих от остальной части батареи. Зарядка производится через имеющийся в блоке питания селеновый выпрямитель от трехфазного генератора переменного тока ГПМ-130, ветроэлектроагрегата ВЭ-2 или сети переменного тока. В этом случае напряжение подается на селеновый выпрямитель - через понижающий трансформатор.

Литература:

  1. Описание КРУ-10 в журнале "Радио" №9, 1952 г.
