Александр Александров

E-52b KOLN

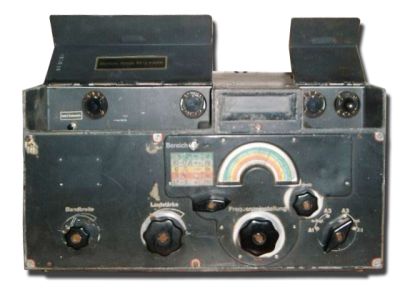

Е-52 был выпущен фирмой TELEFUNKEN примерно в 1943 году и предназначался для военной и правительственной КВ связи в Германии. Диапазон работы приемника

1,5-25 МГц был разбит на 5 поддиапазонов:

  • 1,5 - 3 МГц шкала белого цвета
  • 3 - 6 МГц шкала красного цвета
  • 6 - 10 МГц шкала желтого цвета
  • 10 - 17,6 МГц шкала синего цвета
  • 17,6 - 25 МГц шкала зеленого цвета

Полоса пропускания усилителя промежуточной полосы плавно регулируется от 0,2 до 10 кГц и имеет следующую характеристику:

Узкая полоса на уровне – 3 дб 0,2 кГц, на уровне – 60 дб 2 кГц

Широкая полоса на уровне – 3 дб 5 кГц, на уровне – 60 дб 13 кГц

Промежуточная частота радиоприемника 1 МГц. Избирательность по зеркальному каналу 94 дб (на какой частоте не известно).

Питание радиоприемника 110-230 вольт переменного тока или 12 вольт постоянного тока. Потребляемая мощность 60-96 ватт. Имеется встроенный вибропреобразователь.

Габариты : высота 241мм, ширина 446мм, глубина 369мм.

Вес приемника 42,8 кг.

Применяемые лампы: RV12P2000- 10штук ( тракт приема ), RG12D60- 2 штуки и STV140/602 одна штука (лампы выпрямителя).

Приемник построен по супергетеродинной схеме и имеет входную цепь защищенную неоновой лампой, два каскада УВЧ с двойными настраиваемыми контурами, ( 5 резонансных цепей настроенных на частоту сигнала, 6 секция переменного конденсатора используется для гетеродина). Преобразователь, сигнал с гетеродина подается в катод смесителя. Три каскада усиления промежуточной частоты, в первых двух применяется кварцевый фильтр с переменной полосой пропускания, в третьем одиночный контур. Детекторный каскад построен по рефлексной схеме. Усилитель низкой частоты имеет отрицательную обратную связь с выходного трансформатора в катод лампы.

Конструкция приемника позволяет заменять лампы не разбирая приемник. Доступ к лампам осуществлялся после открытия двух верхних крышек, они легко извлекались из гнезд с помощью специального приспособления ввинчивающегося в низ лампы. Поддиапазоны переключались продолговатым переключателем расположенным справа внизу. При настройке применяется грубая полукруглая шкала расположенная над ручкой настройки и фотошкала проекционного типа находящаяся над ней. Шкала калибровалась для каждого приемника индивидуально. Была возможность перейти на запасную проекционную лампу путем поворота шлица под фотошкалой. Проекционные лампы были специальные, спираль центрирована от середины лампы. Для коллекционеров было произведено по особому заказу две сотни таких ламп. Е-52 выпускался в разных вариантах, Е-52b имел настройку на 4 заранее выбранные частоты с помощью электродвигателя. Справа от грубой шкалы имелась табличка в которую записывали выбранные частоты. В небольшом окошечке выше отображался номер фиксированной частоты. Механика селекторного механизма фиксированных частот, работает исключительно точно, сохраняя настройку даже на SSB станции. Приемник собран из модулей соединенных между собой разъемами и расположенных в общем корпусе.
