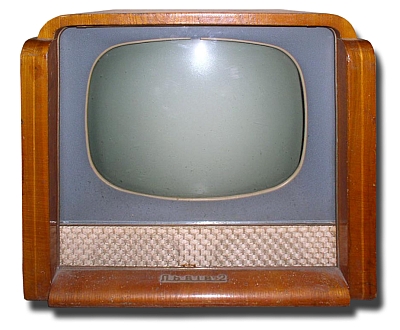

Телевизор "Львов-2" (Львiв-2)

Телевизор "Львов-2" (Львiв-2) серийно выпускал Львовский телевизионный завод с 1959 года.

Телевизор ''Львов-2'' предназначен для приёма только телевизионных программ, на любом из 12 каналов. Конструктивно телевизор выполнен как 2 блока: приёмник и развертка. Оба блока расположены вертикально и соединены задней рамой и передней стяжкой. К блокам крепятся кинескоп и громкоговорители с отражательной доской. Блоки размещены в деревянном футляре, имитированном под ценные породы дерева. Размеры футляра - 525х490х495 мм. Масса телевизора 31 кг. Питается телевизор от сети переменного тока с напряжением 127 или 220 В. Потребляемая от сети мощность 160 Вт. Телевизор обеспечивает уверенный приём телепрограмм, в радиусе 60...80 километров от студии. Основные регуляторы управления расположены на правой стенке футляра: это выключатель и громкость, контрастность, яркость и сдвоенная ручка настройка - переключатель каналов. На задней стенке телевизора расположены ручки тембра и четкости, а также вспомогательные ручки настройки: линейность по вертикали , с помощью которой устанавливается линейное равенство верхних и нижних квадратов изображения испытательной таблицы 0249, размер по вертикали и размер по горизонтали для изменения размеров изображения соответственно в вертикальном и горизонтальном направлениях, частота кадров и частота строк для получения устойчивого изображения в вертикальном и горизонтальном направ лениях. Кроме того, сзади расположены переключатель напряжения, предохранители, гнёзда антенны.

Литература:

  1. Описание и электрическая схема модели.
