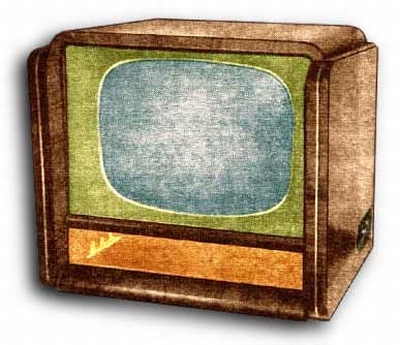

Телевизор "Львов"

Сетевой ламповый телевизор "Львов" серийно выпускал Львовский телевизионный завод с 1958 года.

Телевизор ''Львов'' работает в первых пяти каналах и принимает УКВ-ЧМ радиостанции. Конструктивно он выполнен как два блока: приёма и разверток. Блоки расположены вертикально. К ним крепятся кинескоп и динамики с отражательной доской. Вся конструкция размещена в деревянном футляре, имитированном под ценные породы дерева. Размеры футляра - 525х490х495 мм. Вес телевизора 31 кг. Питается он от сети 127 или 220 в. Потребляя мощность 150/90 Вт. Ручки управления расположены справа футляра. Сзади находятся все дополнительные ручки. В телевизоре применено 16 радиоламп, 10 диодов, кинескоп 43ЛК2Б. Чувствительность модели 100 мкВ. Чёткость - 500 линий. Выходная мощность канала звука 1 Вт, диапазон ЗЧ 80...8000 Гц. С 4 кв 1959 года выпускали ''Львов-2'', созданный на основе серийного телевизора ''Рекорд-Б''. Он был предназначен для приёма в 12 каналах. Его конструкция и вид мало изменилась. С 1960 года выпускали ТВ ''Львов-3'', в котором был изменён внешний вид и улучшена АС. Наименование телевизора было на Украинском языке - ''Львiв''. У модели в течении выпуска были модернизации. В некоторых сериях диодов 13, изменения в элек. схеме, уменьшен вес до 29 кг.

Литература:

  1. Электрическая схема телевизора "Львов".
  2. О модели в РАДИО № 9 за 1958 год.
