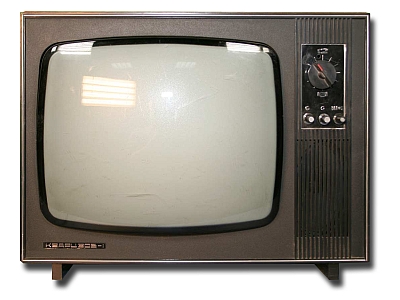

Телевизор "Кварц-306" ("Кварц-306-1")

Унифицированные настольные чёрно-белые телевизоры "Кварц-306" и "Кварц-306-1" выпускал Омский телевизионный завод с 1976 и 1986 года соответвенно.

Унифицированный чёрно-белый телевизор ''Кварц 306'' (УЛПТ-40-III) заменил собой предыдущую модель, телевизор ''Кварц-303''. В новой модели применён современный кинескоп типа 40ЛК6Б, а часть радиоламп заменена транзисторами. Выпускали телевизор в настольном оформлении с различными вариантами отделки. Телевизор работает в любом из 12 каналов. Органы управления расположены справа, на передней панели: это рукоятка гетеродина и ПТК, выключатель сети, громкость яркость, контрастность Справа и сбоку, на шасси выведены регуляторы линейности по вертикали, размера по вертикали и горизонтали, частоты кадров, строк, а на левую сторону шасси - гнёзда для головных телефонов. АРУ делает качественным изображение, при изменении уровня входного сигнала. АПЧ и Ф строчной развёртки обеспечивает устойчивость синхронизации при помехах. Конструкция телевизора делает удобным доступ к монтажу при его обслуживании. Функциональные блоки выполнены печатным способом. Сзади аппарат закрыт дюралевой крышкой, с вентиляционными отверстиями. Гнёзда телефонов можно использовать для записи звука на магнитофон. АС состоит из громкоговорителя 1ГД-36. Питание от сети 110...220 В. Чувствительность 100 мкВ. Номинальная выходная мощность 0,5 Вт. Диапазон частот 125...7000 Гц. Потребляемая мощность 140 вт. Размеры ТВ 383х502х438 мм. Масса 22 кг.

Унифицированный телевизор ''Кварц-306-1'' (УЛПТ-40-III-I) выпускаемый с 1986 года, по оформлению, конструкции и электрической схеме не отличается от телевизора ''Кварц-306''. Начиная с 1977 года телевизор ''Кварц-306'' выпускали рассчитанным на питание от сети только 220 В, ''Кварц-306-1'' тоже выпускали только для сети 220 В.

Литература:

  1. Инструкция по эксплуатации к телевизору "Кварц-306-1".
