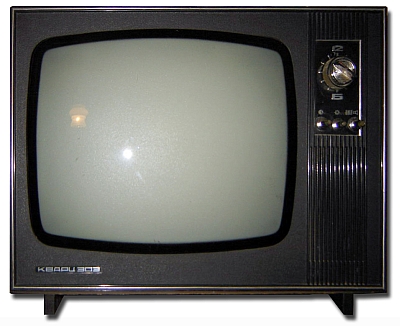

Телевизор "Кварц-303"

Сетевой унифицированный телевизор "Кварц-303" выпускал Омский телевизионный завод с 1973 года.

Телевизор ''Кварц-303'' (УЛТ-40-III) стал модернизацией моделей ''Кварц''. Выпускали его в настольном оформлении с различнымивариантами отделки корпуса и передней панели. Телевизор работает в любом из 12 каналов в метровом диапазоне волн. Органы управления расположены справа на передней панели: это рукоятка гетеродина и ПТК выключатель сети, громкость яркость, контрастность. На заднюю стенку выведены регуляторы линейности по вертикали, размера по вертикали и горизонтали, ручки частоты кадров, строк, гнёзда для головных телефонов. Автоматическая регулировка усиления держит качественное изображение при изменении уровня входного сигнала. АПЧ и Ф строчной развёртки обеспечивает устойчивость синхронизации при помехах. Конструкция аппарата делает удобным доступ к монтажу при его обслуживании. Функциональные блоки выполнены печатным способом. Сзади телевизор закрыт стенкой с вентиляционными отверстиями. В аппарате имеются гнёзда для головных телефонов или записи звука намагнитофон. АС состоит из громкоговорителя 1ГД-36. Питание аппарата осуществляется от электрической сети напряжением 110/127 или 220 вольт. Допустимы колебания напряжения от +5% до -10%. Кинескоп при менён 40ЛК1Б. Чувствительность телевизора 200 мкв. Номинальная выходная мощность 0,5 вт. Диапазон звуковых частот воспроизводимых собственной акустической системой - 150...7000 Гц. Потребляемая мощность от электрической сети не более - 140 вт. Размеры телевизора - 526х460х380 мм. Его масса 25 кг. Розничная цена 140 рублей.

Литература:

  1. Электрическая схема
