Радиоприёмник "ВЭФ-12"

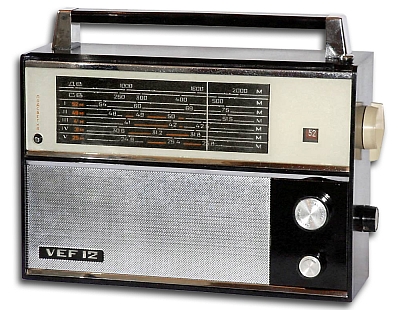

Переносной транзисторный радиоприёмник 2 класса "ВЭФ-12" выпускал Рижский электротехнический завод "ВЭФ" с 1967 года.

Радиоприёмник ''ВЭФ-12'' как и его предшественник ''ВЭФ-Спидола-10'' собран на десяти транзисторах и 2 полупроводниковых диодах, но его электрическая схема, компоновка узлов и деталей отличаются. Кроме того, с целью улучшения качества звука, вместо громкоговорителя 1ГД-1 установлен эллиптический громкоговоритель 1ГД-4 ВЭФ, применено надежное устройство для фиксации положений барабанного переключателя диапазонов и установлены лампочки подсветки шкалы. В электрической схеме приёмника применена более эффективная АРУ, введен регулятор тембра по высоким звуковым частотам, в каскадах усилителя промежуточной частоты вместо транзисторов П41 (П15) применены более современные, типа П422 и П423. В приёмнике предусмотрена возможность подключения магнитофона для записи или же воспроизведения. Питание приёмника осуществляется от 6 элементов 373. Масса радиоприемника - 2,7 кг. Радиоприёмник ''ВЭФ-12'' выпускали в нескольких вариантах внешнего оформления, в том числе и экспортном с КВ поддиапазоном, начиная с 13 метров.

Литература:

  1. Инструкция по эксплуатации приёмника 1968 года выпуска.
  2. Инструкция по эксплуатации приёмника 1969 г. выпуска.
  3. Инструкция по эксплуатации экспортного приёмника 1969 г.
  4. Описание РП в журнале "Радио" №1, №2 за 1969 год
  5. Описание РП  в книге Б.Д.
