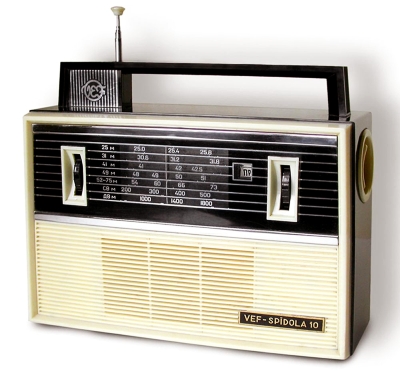

Радиоприёмник "Вэф-Спидола-10"

Портативный транзисторный радиоприёмник "Вэф-Спидола-10" выпускал Государственный электротехнический завод ВЭФ с 1962 года.

Радиоприёмник ''ВЭФ-Спидола-10'' выпускался совместно с приёмником ''Спидола'' и кроме внешнего оформления, конструкции шкалы и веньера - практически схож с ним.

Носимый транзисторный радиоприемник "ВЭФ-Спидола-10" собран на 10 транзисторах и двух полупроводниковых диодах. Он предназначен для приёма радиовещательных станций в диапазонах: длинных, средних и коротких волн. Коротковолновый диапазон разбит на 5 поддиапазонов (4 растянутых и 1 полурастянутый). Переключение диапазонов производится при помощи барабанного переключателя. В диапазонах ДВ, СВ приём осуществляется на магнитную антенну в диапазоне KB - на выдвижную телескопическую антенну. Максимальная выходная мощность приёмника - 250 мВт. Питание от шести элементов Сатурн/Марс или двух батарей КБС-Л-0,5. Потребление тока зависит от уровня сигнала в выходном каскаде, при напряжении питания 9 В и выходной мощности 150 мВт оно равно 50 мА. При ежедневной работе приёмника в течение 3 часов, комплекта батарей А-373 хватает на 200 часов. Приёмник имеет эффективную систему АРУ, ручную регулировку уровня громкости, гнёзда пьезоэлектрического звукоснимателя, АС, антенны и питания. Габариты РП - 275х197х90 мм, масса без батарей 2,2 кг.

Литература:

  1. Описание и схема радиоприёмника в журнале Радио № 11 за 1966 год.
  2. Описание и схемы приёмника в справочнике Белова, Дрызго.
  3. Инструкция по эксплуатации к РП - 1966 года.
  4. Инструкция по эксплуатации радиоприёмника "ВЭФ-Спидола-10" - 1967 года.
