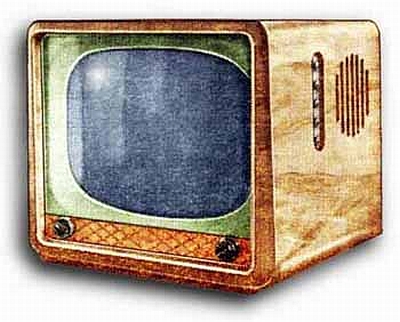

Телевизор "Янтарь"

Телевизор "Янтарь" выпускался Московским телевизионным заводом с 1956 года.

Телевизор ''Янтарь'' созда на базе модели ''Рубин'', поэтому все параметры за исключением потребляемой мощности (200/100 вт) те же, что и у ''Рубина''. ''Янтарь'' имеет 19 ламп и кинескоп - 53ЛК2Б с прямоугольным экраном и с электростатической фокусировкой луча. Приёмные каналы выполнены по супергетеродинной схеме, с разделением сигналов после видео усилителя. ТВ рассчитан на приём 5 ТВ каналов и УКВ радиостанций. Имеются гнёзда звукоснимателя. АС состоти из двух громкоговорителей и обеспечивает достаточный звук в боль шой комнате. В ТВ применена АРУ и АПЧ и Ф генератора строчной развёртки. Собран он на двух шасси: нижним с приёмными каналами и выпрямителем и верхним с развёртокой и синхронизацией. Шасси и блок ПТП соединены разъёмами. Блочная конструкция обеспечивает лёгкий доступ к лампам и монтажу. Динамики установлены на боковых стенках ящика. В ТВ имеется внутренняя антенна для приёма вблизи студии. В середине 1957 года ТВ был модер низирован в ''Янтарь-А'', основой стал модернизированный ТВ - ''Рубин-А''. Параметры те же. Авто разработки: В.М. Хахарев. Телевизор выпускался по 1959 год включительно. Изготовле но 356 телевизоров ''Янтарь'' и ''Янтарь-А''. Размер изображения 340х450 мм. Потребляемая мощность при приёме: телевидения 180 Вт. ЧМ радиовещания 90 Вт. Чувствительность модели 100 мкВ. Выпуск телевизоров ''Янтарь'' и ''Янтарь-А'' был опытным и экспериментальным.

Литература:

  1. Описание и электрическая схема телевизора "Янтарь".
