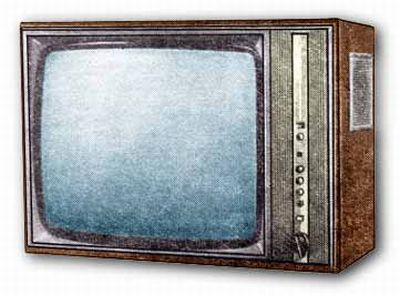

Телевизор "Электрон-207"

Унифицированный лампово п/п чёрно-белый телевизор 2-го класса "Электрон-207/Д" выпускался Львовским телевизионным заводом с 1969 года.

Телевизор оформлен в деревянном футляре, с глянцевым покрытием и учетом требований эстетики. Выпускался в напольном и настольном варианте. Лицевая панель выполнена асимметрично. Правая часть сделана в виде решетки, за ней находятся громкоговорители. Все узлы собраны на вертикальном вращающимся шасси. Функциональные блоки выполнены печатным способом. Сзади аппарат закрыт стенкой с отверстиями для вентиляции. От предшествующих, телевизор отличается высокими техническими параметрами, простотой регулировки, уровнем автоматизации, что ставит его в ряд с лучшими зарубежными моделями. В нём 14 радиоламп, 5 газоразрядных электроприборов, 9 транзисторов и 24 п/п диода. Телевизор обеспечивает приём передач на любом из 12 каналов в МВ диапазоне частот, а ''Электрон-207Д'' и в дмв диапазоне. Кнопка переключения мв - дмв находится в верхней части передней панели, там же расположена шкала и ручка настройки дмв. На передней панели находятся ручки регулятора громкости, контрастности и яркости, кнопки включения и выключения, а также ручка ПТК. Такое расположение создает удобство при настройке. АС состоит из фронтальных громкоговорителей - ЗГД-38 и 1ГД-36. Благодаря автоматическим регулировкам и средствам защиты, телевизор дает прекрасное изображение и прост в управлении. АРУ обеспечивает сохранение качественного изображения при изменении уровня входного сигнала от 250 мкВ до 50 мВ. АПЧиГ позволяет переходить с одной программы на другую без регулировок. Возможен переход на ручную настройку при плохих условиях приёма. АПЧ и Ф горизонтальной развертки улучшает синхронизацию. Автоматически регулируются размеры изображения при колебаниях сети и изменении окружающей температуры, гашение яркой точки при выключении, защита от прожога кинескопа при неисправности в строчной и кадровой развертке, защита тракта от перегрузок в процессе прогрева, защита выходной лампы строчной развертки при выходе из строя задающего генератора, ограничение тока луча кинескопа. Питается тв от электросети.
