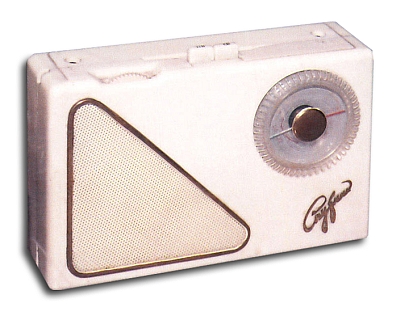

Радиоприёмник «Спутник»

Портативный транзисторный радиоприёмник «Спутник» выпускал Воронежский радиозавод с апреля 1957 года.

«Спутник» - один из самых первых переносных транзисторных радиоприёмников в Советском Союзе. Радиоприёмник собран по супергетеродинной схеме на семи транзисторах типа П-401, П-402, П-6Г, П-6В, причём в усилителе низкой частоты использовано только три транзистора. Особенность приёмника - это низковольтное напряжение питания, всего 5 вольт, правда работоспособность сохранялась в очень узком промежутке напряжения 4,7-5,5 вольт, чем было и вызвано применение аккамуляторов, они как известно держат напряжение практически неизменным, отдавая лишь ток. И ещё одной особенностью приёмника было наличие в нём солнечной батареи, которая подзаряжала аккамуляторы даже от рассеянного света солнца при выключенном приёмнике, а от прямого солнечного света даже в паузах радиопередачи, позволяя ему работать, практически не разряжая аккамуляторы. Радиоприёмник предназначен для громкоговорящего приема радиовещательных станций, работающих в диапазоне длинных (723...2000 м) и средних (187,5...577 м) волн. Чувствительность приёмника при работе с внутренней ферритовой антенной не хуже 2000 мкВ на длинных и не хуже 1000 мкВ на средних волнах. Избирательность по соседнему каналу не хуже 26 дБ на длинных и не хуже 20 дБ на средних волнах. Избирательность по зеркальному каналу на длинных и средних волнах не хуже 20 дБ. Промежуточая частота - 465 кГц. При изменении входного сигнала на 30 дБ, автоматическая регулировка усиления приёмника обеспечивает изменение напряжения на выходе не более чем на 6 дБ. Номинальная выходная мощность 100, максимальная 130 мВт. Диапазон частот воспроизводимых громкоговорителем - 0,25ГД1 - 250...3000 Гц, при неравномерности частотной характеристики - 18 дБ. Среднее звуковое давление, создаваемое громкоговорителем, при выходной мощности 100 мВт равно 1,5 - 2,0 бар. Питание осуществляется от четырех малогабаритных цинково-кадмиевых аккумуляторов ЦНК-0,4 общим напряжением 5 в. Мощность, потребляемая от такой батареи в режиме максимальной громкости - 200 мВт. Продолжительность непрерывной работы от комплекта свежезаряженных аккумуляторов 50 часов. Футляр радиоприёмника выполнен из соснового высушенного дерева, пропитанного спиртовым раствором целлюлозы и обтянут декоративным пластиком. Размеры приемника 185х125х49 мм, его вес с аккамуляторами - 950 г. Цена 514 рублей (соответственно в денежном исчеслении 1957 года). Приёмник «Спутник» был эксперементальным, было выпущено всего около одной тысячи экземпляров. В 1959 году приёмник был модернизирован, но в серийный выпуск не пошёл. По конструкции и параметрам радиоприёмник был очень удачным и оставался лидером среди последующих подобных приёмников, ещё несколько лет.

Литература:

 Подробное описание приёмника и электрическая схема
