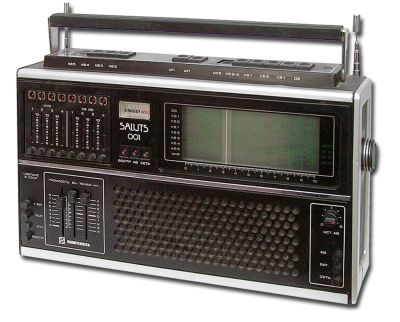

Радиоприёмник высшего класса "Салют-001"

Радиоприёмник высшего класса "Салют-001" выпускался Рижским радиозаводом им. А.С.Попова. Приёмник разработан в середине 1977 года, однако его выпуск начался с 1980 года.

Наглядным проявлением социалистической интеграции в действии является разработка и производство радиоприёмника высшего класса ''Салют-001''. Аппарат создан совместным трудом специалистов рижского КБ ''Орбита'' (ПО ''Радиотехника'') и народного предприятия ''Штерн-радио'' Берлин (ГДР)

Приёмник отличается высокими электрическими и акустическими характеристиками, рядом потре бительских качеств, достигнутых использованием схемных решений, не применявшихся ранее в отечественной носимой аппаратуре и не уступает лучшим мировым образцам. Электронная настройка и автоподстройка частоты во всех диапазонах, сенсорное переключение фиксированных настроек (а их восемь, четыре в диапазоне УКВ и столько же в остальных), возможность автовыключения приёмника по заданному времени, двойное преобразование частоы при приёме радиостанций в растянутых диапазонах KB, эффективная многопетлевая система АРУ - далеко не полный перечень схемных особенностей и последних достижений мирового уровня применённых в приёмнике ''Салют-001''. Приёмник построен по функционально-блочному принципу. В нём 13 блоков. Блок ПЧ-ЧМ, блок регу лирования громкости и тембра, кассета для убирающегося сетевого шнура - разработаны немецки ми специалистами, остальные и конструкция приёмника - специалистами КБ ''Орбита''. Экспортный вариант радиоприёмника именовался ''EuroMatic-001'', ''Salute-001'', отличаясь диапазонами КВ, УКВ.

Приемник высшего класса - ''Салют-001'' предназначен для приёма передач радиостанций в диапазо нах: ДВ - 150...350кГц, СВ1 525...880кГц, СВ2 880...1605кГц, КВ1 3.45...5.8МГц, КВ2 5 9...6.2МГц, КВ3 7,1...7,35 МГц, КВ4 9,5...9,8МГц, КВ5 11,7...12,1МГц и УКВ 65,8...73МГц. В ДВ и СВ1, СВ2 приём ведется на раздельные магнитные антенны, в диапазонах KB, УКВ на телескопические. Имеется возможность подключения магнитофона (на запись и воспроизведение), электропроигрывателя, внешнего громкоговорителя или головных телефонов и внешнего источника питания. В приемнике имеются отключаемые системы бесшумной настройки в диапазоне УКВ и автоматической подстройки частоты во всех диапазонах, устройство автоотключения в заданное время (через 10-30 мин после нажатия на соответствующую кнопку), блок фиксированных настроек на 8 радиостанций с сенсорным управлением. Переход с фиксированной настройки на плавную происходит автоматически при прикосновении к ручке плавной настройки приёмника (при батарейном питании об этом свидетельствует зажигание ламп подсветки шкалы настройки). Приёмник может питаться от встроенной батареи (6 элементов 373), от сети переменного тока напряжением 110, 127, 220 или 237 В (через встроенный сетевой блок питания) и бортовой сети автомобиля. Работоспособность у приёмника сохраняется при снижении питания до 5,6 В.

Основные технические характеристики:

  • Реальная чувствительность: при приеме на внутреннюю антенну, мВ/м, в диапазонах: ДВ 1, СВ1, СВ2 - 0,5, КВ1-КВ5 - 0,15, УКВ - 0.01. Со входа для подключения внешней антенны, мкВ, в диапазонах: ДВ, СВ1,СВ2, КВ1-КВ5 - 100, УКВ - 6.
  • Селективность по соседнему каналу в диапазонах ДВ, СВ1, СВ2, дБ, не менее 50.
  • Селективность по зеркальному каналу, дБ, в диапазонах: ДВ- 60, СВ1, СВ2 - 64, КВ1 - 26 КВ2-КВ5 (по первому зеркальному каналу) 40, КВ2- КВ5 (по второму зеркальному каналу) 60, УКВ 50.
  • Промежуточная частота, МГц. При приёме в диапазонах: ДВ, СВ1, СВ2, КВ1 - 0,465, КВ2-КВ5 - 1,84 (первая) и 0.465 (вторая) УКВ - 10,7.
  • Полоса захвата системы АПЧ, кГц, в диапазонах: КВ1-КВ5 10...40, УКВ 200...600.
  • Полоса удержания системы АПЧ, кГц, в диапазонах КВ1-КВ5 20...100, УКВ - 300...900.
  • Изменение напряжения на выходе дБ, не более, при изменении напряжения на входе на 40 дБ (эффективность АРУ) 6.
  • Номинальный диапазон воспроизводимых частот, Гц, в диапазонах ДВ, СВ1, СВ2, КВ1-КВ5 - 80...4000, УКВ диа пазоне 80...12500.
  • Выходная мощность, Вт: номинальная 1, максимальная (при питании от сети) 4.
  • Габариты, мм - 480х112х280.
  • Вес радиоприёмника с батареями типа А-373, кг 7,7.

Литература:

  1. Инструкция по эксплуатации приёмника "Салют-001".
  2. Рекламное описание радиоприёмника в журнале Радио № 11 за 1977 год.
  3. Подробное описание в журнале Радио № 5-6 за 1981 год.
  4. Описание в справочнике И.Ф.Белова.
