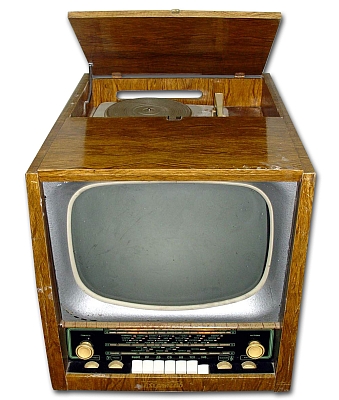

Телерадиола "Харьков"

Комбинированная установка (телерадиола) "Харьков" выпускался Харьковским заводом "Коммунар" с 1959 года.

Телерадиола ''Харьков'', как и телерадиолы ''Беларусь-5'' или ''Концерт'' состоит из телевизора, радиоприёмника 2 класса и универсального ЭПУ. Радиовещательный приёмник работает в диапазонах ДВ 2000-723 м, СВ 557-187,5 м, КВ 51-24,8 м и УКВ 4,65-4,11 м волн. В акустической системе установки работает широкополосный громкоговоритель 4ГД-7, укрепленный на левой стенке футляра, создавая нормальный звук для большой комнаты. Футляр размерами 530х490х565 мм, деревянный, имитирован под ценные породы дерева. Включение телевизора и приёмника на различные диапазоны а также ЭПУ - производится с помощью семиклавишного переключателя. Вспомогательные ручки управления гнёзда антенн и головных телефонов расположены на задней стенке установки. Цена телерадиолы ''Харьков'' 360 рублей (п.д.р. 1961 года).

Если классифицировать комбинированные устройства по размеру экрана телевизора, то следующим по порядку может быть представлен телевизор-радиола ''Харьков'' с размером изображения - 270х360 мм. По своим качественным показателям, внешнему оформлению и отделке, эта телерадиола должна быть отнесена к средней категории. Телевизор-радиола ''Харьков'' имеет настольное оформление. В комплекте телевизор, всеволновый вещательный радиоприёмник и универсальный проигрыватель для воспроизведения грамзаписи с обычных и долгоиграющих пластинок. Для телевизора, приёмника и проигрывателя используется один и тот же громкоговоритель типа 4ГД-1, обеспечивающий хорошее качество звучания. Отличительной особенностью этой модели является возможность использования части схемы телевизора в качестве радиовещательного приёмника. В этом случае первый каскад промежуточной частоты канала сигналов звукового сопровождения работает в качестве преобразователя для приёма радиовещательных станций на длинных, средних и коротких волнах. Усилитель низкой частоты с раздельной регулировкой тембра низших и высших звуковых частотам, а также блок питания являются общими для телевизора и радиовещательного приёмника. С целью экономии электроэнергии и сохранности радиоламп и кинескопа во время приёма радиостанций, или при проигрывании граммофонных пластинок, часть неработающей схемы телевизора автоматически выключается. Телевизор-радиола ''Харьков'' конструктивно смонтирован на двух шасси. На одном шасси размещены: механизм настройки на радиовещательные станции со шкалой и основными органами управления приёмника и телевизора (клавишный переключатель диапазонов и рода работы, регуляторы громкости, тембра, яркости и контрастности), а также схема канала звукового сопровождения с усилителем низкой частоты. На другом шасси размещены: четырехкаскадный усилитель промежуточной частоты сигналов изображения и звукового сопровождения, усилитель видеосигналов, блоки разверток и синхронизации со вспомогательными ручками управления частотой кадровой и строчной разверток, размера изображения по вертикали и горизонтали, линейности и фокусировки. Следует отметить что раздельное крепление к стенкам футляра, блока переключателя каналов (ПТК), громкоговорителя, проигрывателя и кинескопа обеспечивает свободный доступ к деталям монтажа и радиолампам.

Основные технические данные телерадиолы:

  • Чувствительность по каналу изображения не хуже 100 мкв.
  • Чувствительность в диапазонах ДВ, СВ и KB не хуже 200 мкв, в диапазоне УКВ не хуже 30 мкв.
  • Разрешающая способность: по горизонтали в центре экрана 500 линий; по вертикали в центре экрана 550 линий.
  • Полоса воспроизводимых звуковых частот во время приёма звукового сопровождения телевизионной передачи и УКВ ЧМ 100..8000 Гц; во время приёма радиовещательных станций и воспроизведения грамзаписи 100...6500 Гц.
  • Мощность, потребляемая от сети: в режиме телевидения 150 вт, режиме радиоприёма 50 вт, режиме воспроизведения грамзаписи 65 вт.
  • Питание от сети напряжением 127/220 В.

Литература:

  1. Описание в справочнике Ельяшкевича.
  2. Инструкция по эксплуатации.
