Телерадиола "Беларусь-5"

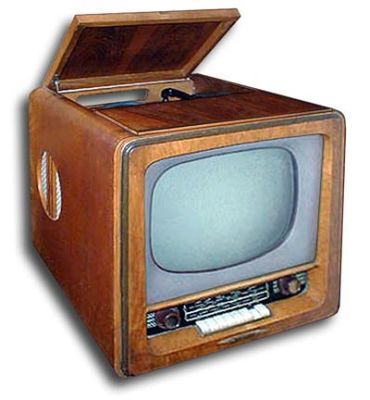

Телерадиола "Беларусь-5" выпускалась Минским радиозаводом с 1959 года.

Комбинированная радиотелевизионная установка (телерадиола) модель ''Беларусь-5'' состоит из телевизионного приёмника радиоприёмника и универсального электропроигрывающего устройства. Телевизор работает на кинескопе 43ЛК2Б с размером изображения - 360х270 мм и обеспечивает высококачественный приём телевизионных передач на любом из 12 каналов.

Высокочастотная часть телевизора собрана по супергетеродинной одноканальной схеме. Чувствительность телевизора 100 мкВ. Четкость по вертикали 550 по горизонтали 500 линий. Синхронизация устойчива при значительном изменении величин телевизионного сигнала и напряжения электрической сети. Вся коммутация осуществляется клавишным переключателем. При работе приёмника и проигрывателя отключается накал ламп телевизора и кинескопа, а также анодно-экранные цепи.

 При работе приёмника в режиме АМ отключается напряжение анода в УКВ блоке. Дистанционный пульт прилагаемый к установке, позволяет регулировать яркость изображения и громкость звукового сопровождения на расстоянии до 5 метров. Радиоприёмник имеет пять диапазонов: ДВ, СВ, КВ-2 5,5...8,2 МГц, КВ-1 8,0...12,2 МГц и УКВ-ЧМ 64,5...73 МГц. Чувствительность приёмника на ДВ, СВ, КВ диапазонах - 150 мкВ, на УКВ 30 мкВ. Избирательность по соседнему каналу на всех диапазонах (кроме УКВ) 26 дБ. На УКВ - 20 дБ. Избирательность по зеркальному каналу в диапазонах; ДВ 40 дБ, СВ 30 дБ, КВ 14 дБ, УКВ 20 дБ. Радиоприёмник установки без особенностей. С помощью ЭПУ можно воспроизводить грамзапись с обычных и долгоиграющих пластинок, с 1961 года установлен трёхскоростной ЭПУ. Номинальная выходная мощность установки - 1,5 Вт. Полоса звуковых частот - 80...8000 Гц. Регулировка тембра ступенчатая. Звуковое давление, развиваемое громкоговорителями 2ГД-М3 и 1-ГД9 - 4 бар. Выпрямитель собран на шести диодах типа ДГ-Ц27 по схеме удвоения. Мощность, потребляемая от сети при приёме телепередач - 180 Вт, при работе приёмника или проигрывателя 75 Вт. Шасси установки имеет общую раму, на которой устанавлены такие функциональные блоки как панель развертывающих устройств, линейка телевизионного приёмника, клавишный переключатель УКВ блок и другие мелкие узлы. В передней части шасси размещается шкала радиоприёмника, сквозь которую проходят ручки для регуляторов настройки, громкости и тембра. Ручки для управления телевизором выходят на правую боковую стенку футляра, на этой стенке крепится блок ПТК и громкоговоритель типа 1-ГД9. На заднюю стенку выведены дополнительные ручки регулировки. В верхней части футляра установки расположен проигрыватель. Передняя рамка футляра с укрепленным на ней кинескопом и отклоняющей системой съемная, что обеспечивает доступ к шасси телевизора при ремонте. С этой же целью панель с электропроигрывателем сделана откидной и фиксируется защелкой. Вырез в дне ящика установки позволяет производить различные мелкие ремонтные работы в подвале шасси не вынимая шасси из футляра. Футляр у телерадиолы отделан ценными породами дерева. Наружные габариты установки 560х545х535 мм, её масса 40 кг. Розничная цена установки ''Беларусь-5'' - 384 рубля 85 копейки после денежной реформы 1961 года.

Литература:

  1. Рекламная информация о модели в журнале Радио №6 за 1959 г.
  2. Подробное описание и схема в журнале "Радио" №1 за 1960 год.
  3. Описание и электрическая схема модели в книге: К.А.Алексеева. Настройка и регулировка телевизоров. Книга издания 1962 года.
  4. Инструкция по эксплуатации на телерадиолу - "Беларусь-5".
