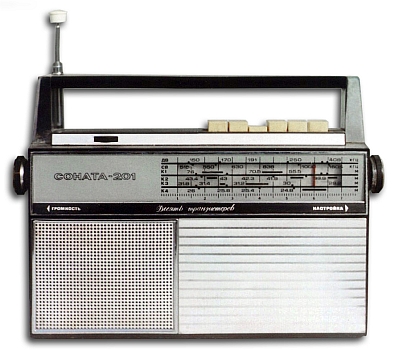

Радиоприёмник "Соната-201"

Портативный радиоприёмник 2 класса "Соната-201" выпускался Ленинградским заводом "Радиоприбор" с 1972 года.

Переносный транзисторный радиоприёмник второго класса ''Соната-201'' предназначен для приёма программ радиовещательных станций в диапазонах ДВ, СВ и КВ. Модель разработана на базе серийного радиоприёмника ''Соната''. Изменения в его электрической схеме направлены на увеличение выходной мощности до 0,5 Вт и удобству настройки на KB диапазонах. Для этого выходные триоды П41 заменены на ГТ402А, а галетный переключатель заменён новым кнопочным переключателем на шесть направлений. Это нововведение позволило увеличить число KB диапазонов с двух до четырёх, а диапазоны 41, 31 и 25 м сделать растянутыми. Кроме того в новой модели используется входная цепь отличающаяся помехоза щищенностью и высокой чувствительностью. Изменился внешний приёмника, а также размещение его органов управления и шкалы. Питание осуществляется от 2 батарей 3336Л. Размеры рп 198х270х78 мм, масса 2 кг. Экспортный вариант приёмника имел КВ поддиапазоны с 16 до 50 метров.

Литература:

  1. Инструкция по эксплуатации и схема.
  2. Описание и схемы модели в справочнике И.Ф.Белова и Е.В.Дрызго.
