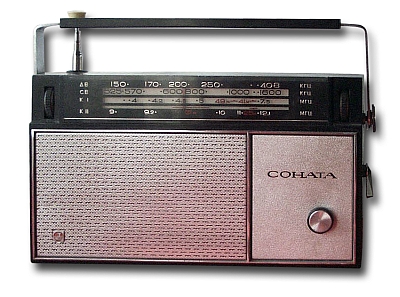

Радиоприёмник "Соната"

Транзисторный радиоприёмник "Соната" выпускал Ленинградский завод "Радиоприбор" с 1965 года.

Переносный четырехдиапазонный транзисторный радиоприёмник ''Соната'' выпускали в нескольких вариантах внешнего оформления. Радиоприёмник отличался от подобных моделей современным оформлением, хорошим качеством звучания, высокими электрическими и эксплуатационными параметрами. Диапазон принимаемых радиоволн: ДВ - 150...408 кГц (2000...735 м), СВ - 525...1605 кГц (571,2...187,0 м), КВ1 - 3,95...7,4 Мгц (75...41 м), КВ2 - 9,0...12,1 Мгц (31...25 м). Максимальная чувствительность в диапазонах ДВ 1,0 мВ/м, СВ 0,5 мВ/м, КВ 50 мкВ. Реальная чувствительность 2,0 мВ/м, 1,0 мВ/м и 200 мкВ. Избирательность по соседнему каналу в диапа зонах ДВ и СВ не менее 34 дБ. Избирательность по зеркальному каналу в диапазонах ДВ - 32 дБ, СВ 26 дБ, КВ 12 дБ. Промежуточная частота - 465 Кгц. Номинальная выходная мощность - 150 мВт. К.П.Д при максимальной выходной мощности 40%. Коэффициент нелинейных искажений по всему тракту 8%. Частотная характеристика по звуковому давлению всего тракта в диапазонах СВ и ДВ 200...4000 Гц (при неравномерности 14 и 18 дБ). Радиоприёмник имеет регулятор тембра ВЧ обеспечивающий завал АЧХ на частоте 4 Кгц - 12 дБ. Регулятор громкости обеспечивает регулировку в пределах 40 дБ. Питание приёмника осуществляется от 2х соединенных последовательно батарей КБСЛ-0,5. Размеры приёмника 252х143х68 мм, вес с источником питания 1,9 кг. В модели предусмотрена возможность для подключения телефона или дополнительного громкоговорителя, внешнего источника питания, антенны и заземления. Нормальная работа достигается при температуре от —10° до +45°С. Экспортные радиоприёмники (с русским наименованием Соната) имели КВ поддиапазоны от 16 до 50 метров.

Литература:

  1. Инструкция по эксплуатации и схема.
  2. Описание и схемы в справочнике И.Ф.Белова и Е.В.Дрызго
  3. Описание радиоприёмника в Радио № 9 за 1966 год.
