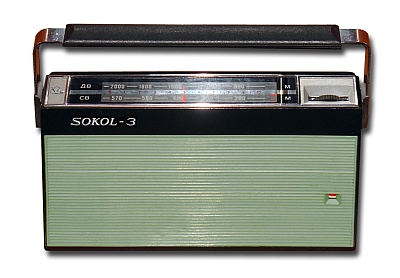

Радиоприёмник "Сокол-3"

Малогабаритный транзисторный радиоприёмник "Сокол-3" выпускался Московским радиозаводом с 1967 года.

Малогабаритный портативный транзисторный радиоприёмник ''Сокол-3'' предназначен для приёма радиовещательных станций в диапазонах ДВ, СВ на внутреннюю магнитную антенну. Он собран на 7 транзисторах по супергетеродинной схеме. Средняя чувствительность в диапазоне ДВ 1,2 мВ/м, СВ 0,65 мВ/м. Избирательность по соседнему каналу 26...30 дБ. Избирательность по зеркальному каналу 26...30 дБ. Номинальная выходная мощность на громкоговорителе 0,1ГД-6 около 100 мВт, максимальная 2000 мВт. Диапазон воспроизводимых звуковых частот 300...3000 Гц. Питание приёмника осуществляется от батареи "Крона" или от аккумулятора 7Д-0,1. Ток, потребляемый при отсутствии сигнала радиостанции около 6 мА. Работоспособность радиоприёмника сохраняется при снижении напряжения питания до 3,8 вольт. Длительность работы приёмника от батареи Крона не менее 30-40 часов, от аккумулятоа 12-15 часов. Габариты приёмника 170х98х40 мм. Его масса око ло 500 гр. Радиоприёмник снабжён ручкой для переноса. Цена радиоприёмника 45 рублей 48 копеек. В неё включена стоимость батареи "Крона". В 1969 году выпуск радиоприёмника был прекращён, а документация передана на Кыштымский радиозавод, где радиоприёмник производился с начала 1970 года под наименованием ''Кварц-401''. Жёсткая ручка переноса была заменена на ременную.

Литература:

  1. Описание и схемы радиоприёмника "Сокол-3" (Кварц-401) в брошюре МРБ № 823
