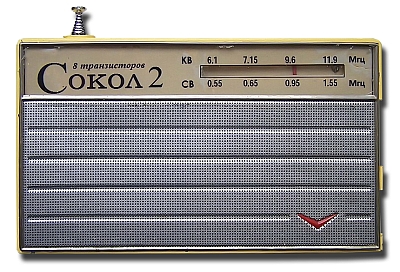

Радиоприёмник "Сокол-2"

Портативный транзисторный радиоприёмник "Сокол-2" выпускался Московским радиозаводом с 1965 года.

Радиоприёмник ''Сокол-2'' создан на базе радиоприёмника ''Сокол'' отличаясь от него введённым КВ диапазоном, вместо диапазона ДВ. Новый радиоприёмник представляет собой малогабаритный супергетеродин переносного типа, собранный на восьми транзисторах. Он предназначен для приёма передач радиовещательных станций в диапазоне СВ на внутренюю магнитную антенну, в диапазоне КВ - 25...49 м, на штыревую телескопическую антенну. Реальная чувствительность: на СВ - 0,8 мВ/м, на КВ - 100 мкВ. Избирательность по соседнему каналу на СВ - 26 дБ. Ослабление сигнала зеркального канала: на СВ - 26 дБ, КВ - 12 дБ. Промежуточная частота - 465 кГц. Действие АРУ: при изменении, сигнала на входе приёмника на 26 дб соответствующее изменение сигнала на выходе приемника. Полоса воспроизводимых звуковых частот: 450...3000 Гц. Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта 6% - 100 мВт. Источник питания: батареи Крона или аккумулятор типа 7Д-0,1. Напряжение питания 9 В. Ток, потребляемый приемником при отсутствии сигнала на входе 5,5 мА. Работоспособность приёмника сохраняется при снижении напряжения батареи питания до 5,6 В. Длительность работы приёмника при средней громкости: от батареи типа Крона 15...30 часов, от аккумулятора типа 7Д-0.1 - 12 часов. Габаритные размеры радиоприёмника Масса радиоприёмника - 420 грамм. Радиоприёмник комплектуется кожаным футляром с ремнём.

Литература:

  1. Описание и электрическая схема радиоприёмника в справочнике Белова и Дрызго.
