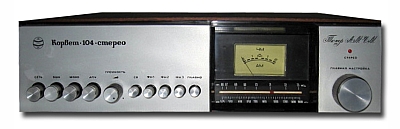

Тюнер первого класса "Корвет-104-стерео"

Тюнер первого класса "Корвет-104-стерео" выпускался Таганрогским заводом "Прибой" с 1982 года.

Всё большей популярностью у любителей высококачественного звукового воспроизведения пользуются тюнеры (1982). Современный тюнер - высокочувствительное радиоприёмное устройство со стереофоническим трактом, фиксированной настройкой на несколько заранее выбранных радиостанций, автоподстройкой частоты, автоматическим переключением тракта в стереорежим при появлении стереосигнала, бесшумной настройкой и т.д. Всё это есть и в тюнере первого класса ''Корвет-104-стерео''. Тюнер собран на 42 транзисторах и 5 интегральных микросхемах (для сравнения: в первенце этого вида радиоаппаратуры, тюнере ''Рондо-101 стерео'', было использовано 16 транзисторов. В новом тюнере применён стереодекодер с переключением (временным разделением) каналов, предусмотрена индикация точной настройки и наличия стереосигнала. Приём передач радиовещательных станций ведется в диапазонах УКВ и СВ. В диапазоне УКВ возможен приём монофонических и стереофонических передач. В ЧМ тракте есть возможность включения бесшумной настройки, имеется АПЧ и фиксированная настройка на три заранее выбранные радиостанции. Переключение тюнера на стереоприём с одновременным включением индикатора происходит автоматически при приёме стереопередач. О точности настройки на станцию можно судить по стрелочному индикатору. Прослушивать радиопередачи можно на стереофонические телефоны и на громкоговорители через подключаемый внешний УНЧ. Высокие параметры тюнера позволяют использовать его и в комплексах с высококачественными УКУ.

Основные технические характеристики:

  • Диапазон принимаемых частот: СВ,Гц - 525-1605, УКВ,МГц  - 65,8...73.
  • Чувствительность. мкВ, в диапазоне: СВ (при отношении сигнал/шум 20 дБ) : 100, УКВ (при отношении сигнал/шум 26 дБ) : 3.
  • Селективность по соседнему каналу (при расстройке ±9 кГц) в диапазоне СВ, дБ : 36.
  • Селективность по зеркальному и другим каналам приема, дБ, в диапазоне: СВ : 34, УКВ : 46.
  • Переходное затухание между стереоканалами на частоте 1000 Гц, дБ : 27.
  • Коэффициент гармоник, % в диапазоне: УКВ : 1,5, СВ : 3.
  • Уровень фона с антенного входа,дБ, в СВ и УКВ диапазонах: 50.
  • Степень подавления надтональных частот в стереорежиме, дБ : 40.
  • Частотная характеристика при неравномерности ±2 дБ, Гц, в диапазоне: УКВ стерео: 50...15000, УКВ моно: 31,5...16000, СВ: 125...3550.
  • Мощность, потребляемая от сети, Вт: 7
  • Габариты, мм:  405х325х110.
  • Масса: 5 кг
  • Цена: 180 рублей.

Литература:

  1. Описание и схемы тюнера в книге Ю.П.Алексеева
  2. Инструкция по эксплуатации к тюнеру "Корвет-104-стерео"
  3. Реклама тюнера в журнале Радио № 7 за 1983 год
