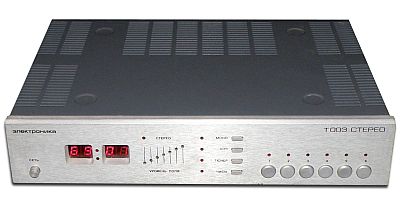

Тюнер "Электроника Т-003-стерео"

Тюнер "Электроника Т-003-стерео" выпускался Горьковским заводом "Орбита" с 1983 года.

Тюнер высшего класса ''Электроника-Т-003-стерео'' - предназначен для высококачественного приёма моно и стереофонических радиовещательных станций в диапазоне ультракоротких волн, с частотной модуляцией, с использованием внешнего высококачественного стереофонического усилителя с акустической системой или головных стереотелефонов - ''ТДС-5''. Особенностями тюнера являются: квазисенсорное переключение режимов работы и каналов; цифровая индикация принимаемой частоты; автоматически отключаемая при перестройке система автоматической подстройки частоты; эффективная система безшумной настройки, позволяющая снизить уровень шумов и помех в промежутках между радиостанциями; электронный индикатор уровня принимаемого радиосигнала; индикатор наличия стереофонической передачи; автоматический переход из режима ''моно'' в режим ''стерео'' при приёме стереопрограмм; возможность ручного переключения режимов ''моно'', ''стерео''; модульная конструкция и малые габариты. Тюнер снабжен гнёздами для подключения: внешней антены 75 Ом; стереоусилителя, стереотелефонов и стереомагнитофона на запись; индикатора МЛП (многолучевого приёма).

Основные технические характеристики тюнера "Электроника Т-003-стерео":

  • Диапазон принимаемых частот 65,8...73,0 МГц.
  • Реальная чувствительность при отношении сигнал/шум 50 дБ со входа внешней антенны, не хуже 10 мкВ.
  • Максимальная чувствительноть, не хуже 1 мкВ.
  • Селективность по зеркальному и дополнительным каналам приёма, не менее 80 дБ.
  • Пределы изменения входного сигнала, от 1 до 200 мкВ.
  • Порог срабатывания стерео-индикатора,не менее 2,5 мкВ.
  • Коэффициент гармоник в стерео-режиме на частоте 100 Гц не более 1%.
  • Переходные затухания между стереоканалами на частоте 1000 Гц не менее 28 дБ.
  • Выходное напряжение на выходах для подключения усилителя 650 мВ, на выходах для подключения магнитофона 30 мВ.
  • Максимальное отношение сигнал/шум в стереорежиме, не менее 60 дБ.
  • Частотная характеристика на выходе для подключения магнитофона при неравномерности +2 дБ, в стереорежиме 31,5...15000 Гц
  • Погрешность измерения принимаемой частоты, не более ±10 кГц.
  • Напряжение питающей сети переменного тока 220 ±10% В.
  • Потребляемая мощность 14 Вт.
  • Габариты 300x224x66 мм.
  • Масса около 4 кг.

Тюнером "Электроника-003-стерео" - комплектовался малогабаритный блочный стереофонический комплекс "Электроника Т1-003-стерео".

Литература:

  1. Инструкция по эксплуатации тюнера Т-003С.
