Радиоприёмники "Юпитер"

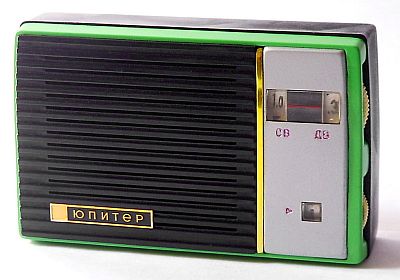

Портативный транзисторный радиоприёмник "Юпитер" выпускал Днепропетровский радиозавод с 1964 года.

''Юпитер'' один из первых серийных и массовых транзисторных радиоприёмников карманного типа, выпускаемых с 1964 года отечественной промышленностью. Приёмник представляет собой супергетеродин, собранный на семи транзисторах и предназначенный для приёма радиостанций в диапазонах ДВ и СВ. По такой же принципиальной схеме, выпускались приёмники ''Нейва'' и ''Сигнал''. Они отличались лишь внешним оформлением и конструкцией корпусов. Корпуса моделей выполнены из ударопрочного полистирола. В них имеется отсек для источника питания, закрывающийся крышкой. При переносе, приёмник помещается в кожанный футляр входящий в комплект. Имеется возможность подключения телефона ТМ-4, при включении которого, громкоговоритель автоматически отключается. Работоспособность приёмников сохраняется при снижении напряжения питания до 5,6 В. Все каскады схемы имеют температурную и режимную стабилизацию и обеспечивают надежную работу в интервале температур от -10 до +40° С. Ручки настройки и регулятора громкости, гнёзда наружной антенны и телефона расположены на левой боковой стенке модели, переключатель диапазонов на задней крышке. Шкала приёмника ''Юпитер'' находится на ручке настройки и хорошо просматривается через вырез. Она проградуированы в мегагерцах. Конструкция всех узлов моделей сходная, за исключением верньерных устройств и часов, применённых в приёмнике ''Сигнал''. С 1967 года выпускался модернизированный приёмник ''Юпитер-М'' с тем же внешним видом но с изменениями в электрической схеме. Радиоприёмник ''Юпитер-М''.

Радиоприёмники ''Юпитер'' и ''Юпитер-М'' имеют два диапазона: длинноволновый (150...408 кгц), средневолновый (525...1605 кгц). Их максимальная чувствительность в ДВ диапазоне не хуже 600 мкв/м, а в СВ диапазоне 250 мкв/м. Ослабление соседнего канала при расстройке на 10 кгц в диапазонах ДВ не менее 24 дб и СВ - не менее 20 дб, а зеркального канала на ДВ не менее 35 дб и на СВ 30 дб. При изменении напряжения сигнала на входе приёмника в 20 раз, благодаря работе АРУ это напряжение на выходе детектора изменяется не более чем в два раза. Номинальная выходная мощность равна 60 мВт сохраняясь при снижении напряжения питания до 7,2 в. Ток потребления в режиме покоя равен 4 ма.

Литература:

  1. Описание приёмников в справочниках Белова, Дрызго.
  2. Радиоприёмник "Юпитер" в Радио № 9 за 1964 год.
  3. Инструкция по эксплуатации приёмника "Юпитер-М".
  4. Приёмники "Юпитер" и "Юпитер-М" в справочнике.
