Радиоприёмники "Эра-2М"

Миниатюрный радиоприёмник "Эра-2М" выпускался  Зеленоградским заводом "Ангстрем" с 1965 года.

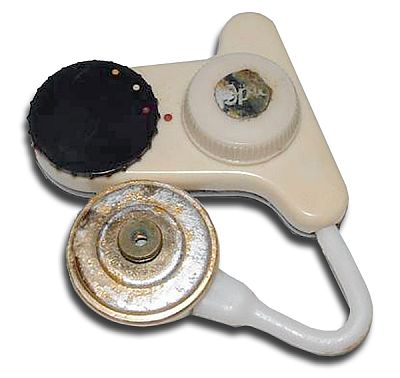

Миниатюрный радиоприёмник ''Эра-2М'' рассчитан для приёма программ местных радиовещательных станций в диапазоне ДВ и в радиусе около 200 км. Приём производится на внутреннюю магнитную антенну. Максимальная чувствительность приёмника 40 мВ/м. Избирательность по соседнему каналу при расстройке на ±30 кГц, не хуже 10 дБ. Номинальная выходная мощность приёмника - 0,3 мВт, нагружен он на малогабаритные телефоны типа ТМ-2М. Приёмник питается от одного аккумулятора Д-0,06 вмонтированного в выключатель. Зарядка аккумулятора производится от сети, с помощью стандартного зарядного устройства ''ЗУ-3''. Средняя продолжительность работы радиоприёмника от заряженного аккумулятора 12 часов. Размеры приёмника ''Эра-2М'' 39х43х8 мм. Масса - 30 грамм. Приёмник имеет 2 органа управления: ручка выключения и ручка настройки. Радиоприёмник ''Эра-2М'' оформлен в виде серьги. Приёмник выполнен по типовой схеме прямого усиления на 5 транзисторах ГТ-310Б и ГТ-310В. При монтаже РП использованы ниточные сопротивления и микроконденсаторы.

Литература:

  1. Описание РП в книге Белова/Дрызго.
  2. Описание в книге Анисимова.
  3. Описание в жунале "Радио" №5, 1965 г.
