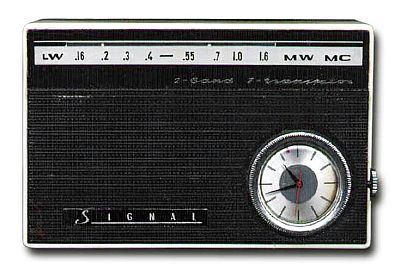

Радиоприёмник "Сигнал"

Портативный транзисторный радиоприёмник "Сигнал" выпускался Каменск-Уральским приборостроительным заводом с 1968 года.

Карманный радиоприёмник ''Сигнал'', построен на базе серийной модели ''Сигнал'' 1964 года выпуска, но отличается от него оформлением и шкалой, с вернъерным устройством. Размеры приёмника 121х77х36 мм. Вес 400 грамм. В кожанном футляре. В приёмнике установлены часы позволяющие автоматически в заданное время включать и выключать приёмник. Питание осуществляется от батареи - Крона. Громкоговоритель 0,1ГД-12. Можно подключить телефон ТМ-4, при этом автоматически выключается громкоговоритель. Имеется гнездо внешней антенны. Приёмник имеет диапазоны ДВ и СВ, чувствительность в ДВ диапазоне 1,5 мв/м, а в СВ 0,8 мв/м. Ослабление соседнего канала, при расстройке на 10 кГц в диапазонах ДВ 24 дБ, СВ 20 дБ, зеркального на 30 дб. При изменении сигнала на входе в 20 раз благодаря АРУ, напряжение на входе УНЧ изменяется в 2 раза. Номинальная выходная мощность 60 мВт. Ток покоя - 4 ма. Цена приёмника - 36 руб 83 коп.

Литература:

  1. Описание и электрическая схема модели в справочнике Н.В. Анисимова.
