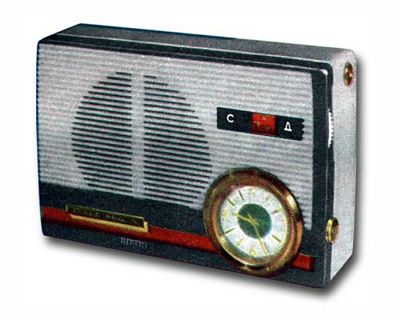

Радиоприёмник "Сигнал"

Портативный транзисторный радиоприёмник "Сигнал" выпускался Каменск-Уральским приборостроительным заводом с 1964 года.

Радиоприёмник ''Сигнал'' построен по супергетеродинной схеме на 7 транзисторах. По электрической схеме он сходен с радиоприёмниками ''Нейва'' и ''Юпитер'', отличаясь оформлением, встроенными часами, которые кроме функции часов позволяют автоматически в заданное время включать приёмник. Радиоприёмник ''Сигнал'' имеет диапазоны ДВ и СВ. Чувствительность приёмника соответственно: 1,5 мв/м и 0,8 мв/м. Избирательность по соседнему каналу при расстройке на 10 кГц в диапазонах ДВ - 24 дБ и СВ - 20 дБ, зеркального на - 30 дБ. При изменении сигнала на входе в 20 раз благодаря АРУ, напряжение на входе УНЧ изменяется в 2 раза. Питание осуществляется от батареи типа ''Крона''. Громкоговоритель 0,1ГД-12. К приёмнику можно подключить телефон типа ТМ-4, при этом автоматически выключается громкоговоритель. В аппарате имеется гнездо для подключения внешней антенны. Номинальная выходная мощность усилителя приёмника 60 мВт и сохраняется при снижении питания до 7,2 в. Ток покоя не превышает 4 мА. Размеры приёмника 121х77х36 мм. Вес 400 гр. В комплекте футляр из кожи. Цена приёмника 36 р 83 к.

Литература:

  1. Описание и схема приёмника в справочнике Белова, Дрызго.
  2. Описание и схема приёмника в журнале Радио №8 за 1964 год.
