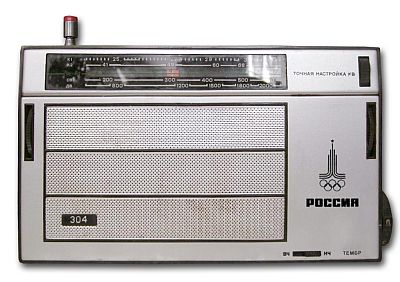

Радиоприёмник "Россия-304"

Радиоприёмник "Россия-304" выпускался Челябинским радиозаводом с 1979 года.

Выпуск радиоприёмника "Россия-304" приурочен к "Олимпиаде-80". Электрическая схема и конструкция аппарата не отличается от моделей "Россия-301" и "Россия-303".

"Россия-304" - переносный супергетеродинный радиоприёмник III класса, собраный на 8 транзисторах и 2-х диодах. Предназначен для приёма радиовещательных станций с AM в диапазонах ДВ и СВ на встроенную магнитную антенну и в диапазонах КВ-1 и КВ-2 на штыревую телескопическую антенну. Основные технические характеристики: Диапазон принимаемых частот (радиоволн): ДВ 150...405 кГц (2000...740,7 м); СВ 525...1605 кГц (571,4...186,9 м); КВ-1 9,5...12,1 МГц (31,5...24,8 м) КВ-2 3,95...7,3 МГц (75,9...41 м). Промежуточная частота 465 кГц. Максимальная чувствительность при выходной мощности 5 мВт, не менее: на ДВ 500 мкВ/м; на СВ 200 мкВ/м; на KB 50 мкВ. Реальная чувствительность, не менее: на ДВ 1,5 мВ/м; на СВ 0,7 мВ/м; на KB 100 мкВ. Избирательность по соседнему каналу не менее 46 дБ. Избирательность по зеркальному каналу, не менее: на ДВ 36 дБ; СВ 30 дБ; на KB 14 дБ. Действие АРУ: при изменении сигнала на входе приёмника на 26 дБ соответствующее изменение сигнала на выходе приёмника не 6 дБ. Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления не более 5% 100 мВт. Максимальная выходная мощность не менее 150 мВт. Полоса воспроизводимых звуковых частот 315...3550 Гц. Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,25 Па. Источник питания: четыре элемента типа А-316. Напряжение питания приемника 6,0 В. Ток, потребляемый приемником, при отсутствии сигнала около 10 мА. Работоспособность приемника сохраняется при снижении напряжения батареи питания до 3,5 В. Габаритные размеры радиоприёмника без учёта ручки для переноса - 215х125х47 мм. Масса 1,0 кг.

Литература:

  1. Рекламное описание радиоприёмника "Россия-304" в журнале Радио № 11 за 1979 год.
  2. Описание и электрическая схема приёмника в справочнике Белова.
