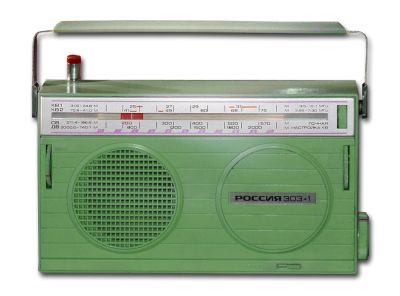

Радиоприёмник "Россия-303-1"

Портативный транзисторный радиоприёмник "Россия-303-1" выпускался Челябинским ПО "Полёт" с 1982 года.

Переносный транзисторный радиоприёмник III группы сложности ''Россия-303-1'' создан на базе серийной модели ''Россия-303''. Он, как и базовый приёмник, собран на восьми транзисторах и двух диодах. Радиоприёмник предназначен для приёма вещательных радиостанций с АМ модуляцией, в диапазонах ДВ и СВ волн на внутреннюю магнитную антенну, в поддиапазонах KB, на телескопическую антенну. Источник питания четыре элемента 316. Напряжение питания - 6 В. Потребляемый ток, при отсутствии сигнала 10 мА. Работоспособность приёмника сохраняетя при снижении напряжения питания до 3,5 В. Длительность работы приёмника, при средней громкости от свежего комплекта батарей - 50 часов. В радиоприёмнике имеется регулятор точной настройки, работающий в КВ поддиапазонах, гнёзда для подключения наружной антенны и миниатюрного телефона.

Основные технические данные:

  • Диапазоны частот: ДВ 150...408 кГц, СВ 525...1605 кГц, КВ1 9,5...12,1 МГц, КВ2 3,95...7,3 МГц.
  • Промежуточная частота - 465 кГц.
  • Максимальная чувствительность, при выходной мощности 5 мВт, в диапазоне ДВ - 500 мкВ/м, СВ - 200 мкВ/м, KB 50 мкВ.
  • Реальная чувствительность не хуже в ДВ - 1,5 мВ/м, СВ - 0,7 мВ/м, KB 100 мкВ.
  • Селективность по соседнему каналу в ДВ и СВ не менее 46 дБ.
  • Селективность по зеркальному каналу не менее в диапазоне ДВ - 26 дБ, СВ 30 дБ, KB 14 дБ.
  • Действие АРУ: при изменении входного сигнала на 26 дБ, изменение напряжения на выходе не более 6 дБ.
  • Номинальная выходная мощность, при коэффициенте гармоник всего тракта радиоприёмника 5%, не менее 100 мВт.
  • Максимальная мощность 150 мВт.
  • Полоса воспроизводимых частот 300...3550 Гц.
  • Среднее звуковое давление от громкоговорителя, в полосе воспроизводимых звуковых частот 0,25 Па.
  • Габаритные размеры радиоприёмника 215х125х47 мм.
  • Масса 1 кг.
