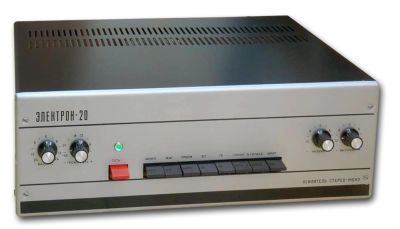

Усилитель "Электрон-20"

Стереофонический усилитель "Электрон-20" выпускался Муромским заводом РИП с 1972 года.

Усилитель ''Электрон-20'' выполнен в виде 3-х самостоятельных блоков и рассчитан на работу от любого источника ЗЧ. Номинальная выходная мощность - 2х10 Вт, при коэф фициенте нелинейных искажений 2%, максимальная выходная мощность 2х15 Вт. Вы ходное сопротивление 8 ом. Чувствительность со входов звукоснимателя, приёмника, телевизора и магнитофона 0,2 в, микрофона 10, электрогитары 20 мВ. Динамический диапазон 80 дБ. Диапазон рабочих частот на выходе усилителя 40...15 000 Гц, при не равномерности АЧХ ±1,5 дБ. Глубина регулировки тембра на границах рабочего диапа зона ±12 дБ. Коэффициент переходного затухания 40 дБ. Глубина регулировки уровня 50 дБ. Пределы регулировки стереобаланса 8 дБ. Идентичные АС имеют по 2 громко говорителя 4ГД-28 и два 1ГД-28. Сопротивление каждой АС - 8 ом, максимальная под водимая мощность 18 вт, диапазон воспроизводимых частот 60...12 000 Гц. Питается усилитель от сети переменного тока 127/220 вольт, потребляя мощность около 60 Вт. Размеры УЗЧ 425х295х148 мм, вес 10 кг. Размеры АС 375х162х517 мм, масса 4,5 кг.

Литература:

  1. Рекламное описание в Радио №1 за 1972 год.
  2. Описание и схема в Радио №6 за 1973 год.
  3. Описание модели в справочнике Белова
  4. Описание модели в справочнике
  5. Инструкция по эксплуатации.
