усилитель "Электрон-104 стерео"

Стереофонический усилитель "Электрон-104 стерео" выпускался Муромским заводом РИП с 1977 года.

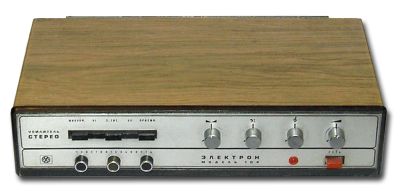

Усилитель ''Электрон-104-стерео'' внизу. Стереофонический усилитель низкой частоты первого класса с акустическими системами ''Электрон-104 стерео'' рассчитан на высококачественное усиление фонограмм с микрофона, электрогитары электромузыкальных инструментов, электропроигрывателя, магнитофона или радиоприёмника. При включении вхо- да ''универсальный-2'', рассчитанного для работы со стереосигналом, все остальные входы автоматически отключаются. Усилитель имеет электронную защи ту выходных транзисторов от перегрузок. В комплект усилителя ''Электрон-104 стерео'' входят две акустические колонки в каждой из которых установлено по шесть громкоговорителей: два - 4ГД-35, два 4ГД-8Е и два 2ГД-36. Корпус усилителя из металла и покрыт декоративной пленкой. Цена комплекта 260 рублей.

Технические характеристики усилителя "Электрон-104-стерео":

  • Выходная мощность, Вт, на один канал: номинальная/максимальная - 15/30.
  • Рабочий диапазон частот усилителя/акустической колонки, Гц: 30 - 20000/50 - 12500.
  • Коэффициент нелинейных искажений на частоте 1000 Гц, %, не более 0,7 - 1.
  • Чувствительность, мВ: по высокоомным входам/среднеомным/микрофонным 200/20/2.
  • Отношение сигнал/фон (шум), дБ  -60.
  • Сопротивление нагрузки на каждый канал, 0м: 4.
  • Потребляемая от электросети мощность, Вт: 70.
  • Габариты усилителя/акустической колонки, мм:  455х282х115/520х380х170.
  • Масса комплекта/усилителя/одной акустической колонки, кг:  30/12/9.

Литература:

  1. Реклама в Радио №9 за 1977 год.
  2. Реклама в Радио №11 за 1978 год.
  3. Электрическая схема.
