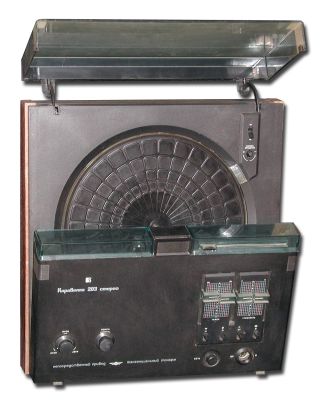

Электрофон "Каравелла-203-стерео"

Электрофон "Каравелла-203-стерео" выпускался Кировским заводом "Ладога" (Лен. обл.) с 1982 года.

Электрофон предназначен для воспроизведения механической записи с грампластинок. Отличительная особенность электрофона - вертикальное положение проигрываемой пластинки. Всё это потребовало решения сложных технических задач, связанных с устранением влияния дисбаланса грампластинки приводящего к изменению мгновенной скорости воспроизведения, повышенными требованиями к тонарму звукоснимателя и узлу диска. Для модели 2 группы сложности оказались непригодны решения, допустимые по затратам для моделей высшей группы поэтому необходимые параметры были получены иначе - применением быстродействующей системы стабилизации частоты вращения диска и тангенциального тонарма оригинальной конструкции. От других электрофонов ''Каравелла-203-стерео'' отличается и рядом новых потребительских качеств. Так, использован непосредственный привод диска, от сверхтихоходного асинхронного дугостаторного двигателя, с электронной стабилизацией частоты вращения, звукосниматель на базе тангенциального тонарма и пьезокерамической головки ГЗК-208, предусмотрен стробоскоп со встроенной подсветкой и плавная регулировка частоты вращения диска, верньерное устройство ручного перемещения головки звукоснимателя с блокировкой перемещения рабочего положения, фиксатор для пластинки на оси диска ЭПУ, встроенный очиститель пластинки. Электрофон комплектуется широкополосными АС фазоинверсного типа, низкочастотный тракт отличается низким уровнем нелинейных искажений и шумов. Естественно электрофон имеет потребительские удобства, обязательные для моделей 2-й группы сложности: Это раздельные регуляторы громкости, тембра по ВЧ и НЧ частотам звука, переключители ''моно и стерео'', входов и формата пластинок, устройство отключения автостопа. Частота вращения диска, об/мин - 33,1/3 и 45,11. Коэффициет детонации,% - 0,2. Номинальная выходная мощность, Вт, - 2х3. Диапазон ЗЧ,Гц; по электрическому напряжению - 40...20000, по звуковому давлению - 80...16000. Коэффициент гармоник,% - 0,3...0,5. Отношение сигнал/шум, дБ - -63. Переходное затухание каналов, дБ - -40...-50. Габариты, мм; Электрофона 420х437х185. АС - 332х475х165. Масса, кг; Электрофона - 13. АС - 6. Цена комплекта, рублей - 347.

Литература:

  1. Описание и схемы электрофона в справочнике Н.В.Анисимова
  2. Описание электрофона в журнале Радио № 11 за 1982 год.
