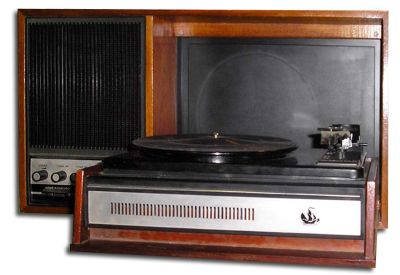

Электрофон "Каравелла-201А"

Сетевой транзисторный электрофон второго класса "Каравелла-201А" выпускался Кировским (Ленинградская обл.) заводом "Ладога" с 1974 года.

Электрофон ''Каравелла-201А'' представляет собой модернизированный вариант серийного электрофона ''Каравелла-201'' и рассчитан на воспроизведение грамзаписи с грампластинок всех форматов, а также имеет встроенный приёмник для приёма трёхпрограммного проводного радиовещания. По электрической схеме в тракте грамзаписи, электрофон аналогичен электрофону ''Аккорд'', но в отличие от него, здесь во входной цепи усилителя низкой частоты используется активный полосо вой фильтр и применено электропроигрывающсе устройство типа III-ЭПУ-28 (позднее III-ЭПУ-38М) вместо II-ЭПУ-76, установленного в ''Аккорде-201''. Номинальная выходная мощность электрофона НЧ 2 Вт, диапазон рабочих частот при воспроизведении грамзаписи - 100...10000 Гц, при приёме радиотрансляции - 100...6000 Гц. Имеется регулировка тембра по НЧ и ВЧ звуковым частотам. Размеры электрофона - 547х297х133 мм, вес 10 кг. Электрофон ''Каравелла-201А'' не имеет встроен ного трёхпрограммного приёмника. По внешнему оформлению и конструкции модели одинаковы. Цена модели ''Каравелла-201А'' - 66 рублей.

Литература:

  1. Инструкция по эксплуатации модели 201А
  2. Описание и схема электрофона "Каравелла-201А".
