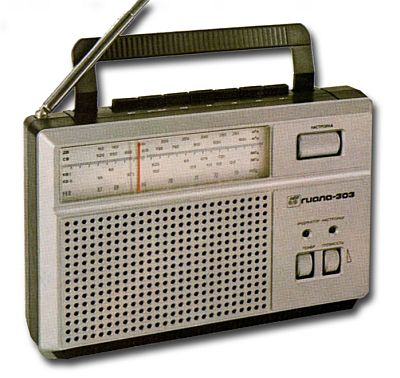

Радиоприёмник "Гиала-303"

Портативный радиоприёмник "Гиала-303" выпускался Грозненским радиотехническим заводом с 1984 года.

''Гиала-303'' - переносной радиоприёмник третьей группы сложности. Он предназначен для приема РВ станций в диапазонах ДВ, СВ, KB, УКВ. Диапазон KB разбит на два поддиапазона КВ1 и КВ2. Приёмник имеет автоматическую подстройку частоты (АПЧ) и бесшумную настройку (БШН) на УКВ, РТ по высокой частоте, индикатор точной настройки на принимаемую станцию, индикацию включения. К приемнику можно подключить внешнюю антенну, заземление, телефоны. Питание происходит от 6 элементов А-343 или от сети через встроенный БП.

Технические характеристики:

  • Радиоприёмник имеет следующие диапазоны принимаемых частот: ДВ - 148...285 кГц. СВ 525...1607 кГц. КВ-1 5.95...7.3 МГц. КВ-2 9,5...12,1 МГц. УКВ 65,8...74 МГц.
  • Промежуточная частота в диапазонах: ДВ, СВ, KB - 465±2 кГц. УКВ - 10,7±0,2 МГц.
  • Чувствительность приёмника при приёме: на магнитную антенну, МВ/м, не хуже: ДВ 2. СВ 1. На телескопическую антенну, МВ/м, не хуже КВ - 0,4. УКВ - 0,05.
  • Односигнальная избирательность по соседнему каналу при расстройке ± 9 КГц в диапазонах ДВ, СВ, дБ, не менее 30.
  • Действие АРУ от уровня 100 мВ/м: изменение уровня сигнала на входе, дБ 40, изменение уровня сигнала на выходе, дБ, не более 8.
  • Полоса воспроизводимых частот, Гц, не хуже: ДВ, СВ -250...3550. УКВ - 250...7100.
  • Выходная мощность, Вт: максимальная 2, номинальная 1.
  • Коэффициент гармоник по электрическому напряжению %, не более, в диапазонах AM при глубине модуляции 0,8 на частотах модуляции: от 200 до 400 Гц - 6, свыше 400 Гц - 5.
  • Номинальное напряжение питания, В: от батарей сухих элементов (постоянного тока) - 9, от сети переменного тока частотой 50 Гц - 220 +5% -10.
  • Ток покоя, мА - 35.
  • Габариты РП, мм - 265х168х62.
  • Масса (с элементами питания, без кг -1,8.

Литература:

  1. Описание и схемы модели в справочнике Ю.П.Алексеева.
