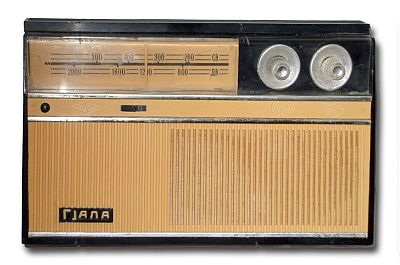

Радиоприёмник "Гиала"

Портативный транзисторный радиоприёмник четвёртого класса "Гиала" выпускался Грозненским радиотехническим заводом с 1968 года.

"Гиала" - в переводе с чеченского на русский язык означает "Лань".

Радиоприёмник - ''Гиала'' выполнен по супергетеродинной схеме на 7 транзисторах и 2-х полупроводниковых диодах и предназначен для приёма радиостанций в диапазонах: ДВ (150...408 кГц) и СВ (525...1600 кГц) на внутреннюю магнитную антенну. Реальная чувствительность в диапазоне ДВ не хуже 1 мВ/м, в диапазоне СВ не хуже 2 мВ/м. Избирательность по соседнему каналу при расстройке на 10 кГц в диапазоне ДВ не менее 30 дБ, в диапазоне СВ не менее 35 дБ; избирательность по зеркальному каналу в диапазоне ДВ не менее 40 дБ, в диапазоне СВ - 30 дБ. Максимальная выходная мощность приёмника - 270 мВт, номинальная мощность - 150 мВт. Коэффициент нелинейных искажений усилителя не превышает 5%. В модели предусмотрены: ручная регулировка громкости глубиной - 45 дБ; автоматическая регулировка усиления (АРУ); гнездо для подключения внешней антенны; устройство для подсветки шкалы. АРУ поддерживает уровень выходного сигнала в пределах 5...7 дБ, при изменении величины входного сигнала на 26 дБ. Питание от 2 батарей КБС-Л-0,50. Потребляемый ток в режиме покоя 7 мА, при номинальной мощности 40 мА. Работоспособность сохраняется при снижении питания до 3,5 в. Размеры рп 255х155х67 мм, вес без батарей 1,5 кг.

Радиоприёмник ''Гиала'' разрабатывался и производился при участии специалистов Воронежского радиозавода. Документация по этому радиоприёмнику впоследствии была передана на Бакинский радиозавод где он с небольшими конструктивными модернизациеями выпускался под названием ''Хазар-401''.

Приёмник ''Гиала'' выпускали в 2х вариантах внешнего оформления, обычном и подарочном, в широкой цветовой гамме корпуса. Выпускались приёмники и со смешанным цветом корпуса, лицевой панели и задней крышки. Выпуск приёмника закончился в 1971 году . Всего выпущено - 742.388 экземпляпров.

Литература:

  1. Описание модели в справочнике Белова, Дрызго.
  2. Инструкция по эксплуатации и схема.
  3. Описание в Радио №1 за 1970 год.
