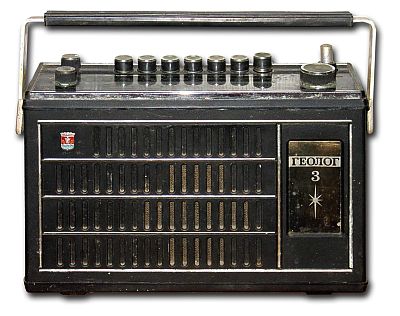

Радиоприемник "Геолог-3"

Носимый радиоприёмник "Геолог-3" выпускался Днепропетровским радиозаводом с 1976 года.

Заслуженной популярностью пользовались в своё время радиоприёмники ''Геолог''. C начала 1976 года завод начал производство новой модели на интегральных микросхемах ''Геолог-3''. По виду и схеме, он мало отличается от серийной модели - ''Геолог-2''.

Основные характеристики:

  • Диапазоны: ДВ, СВ, КВ-1 - 75,9...47,6 м, КВ-2 - 42,5...41,1 м, КВ-3 - 31,8...30,7м, KB-4 25,5...24,8 м.
  • Чувствительность при работе на ферритовую антенну в диапазонах: ДВ - 2, СВ - 1 мВ/м.
  • При работе на телескопическую антенну на KB диапазонах 400 мкВ/м.
  • Избирательность приёмника при расстройке на 10 кГц 34 дБ.
  • Номинальная мощность усилителя - 500 мВт.
  • Полоса рабочих частот звука 200...4000 Гц.
  • Питание осуществля ется от 6 элементов 373 или от внешнего источника.
  • Ток потребления зависит от уровня громкости и составляет 10 - 80 мА.
  • Размер модели - 300х230х90 мм.
  • Масса 2,8 кг.

Литература:

  1. Описание приёмника в Радио № 6 за 1976 год
  2. Описание в справочнике № 1
  3. Описание в справочнике № 2
