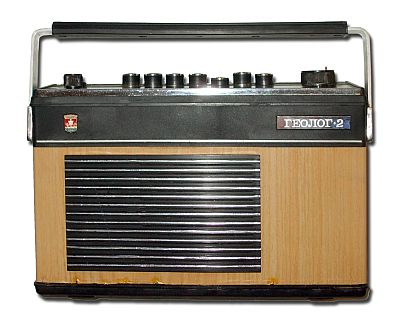

Радиоприемник "Геолог-2"

Носимый радиоприемник "Геолог-2" выпускался Днепропетровским радиозаводом с 1972 года.

Модель выполнена на базе серийного радиоприёмника "Геолог", отличаясь от него использованием 3 микросхем серии К237. Они работают в преобразователе частоты, гетеродина, УПЧ, детектора и предусилителя НЧ. Для обеспечения высокой избирательности по соседнему каналу пьезокерамический фильтр, использовавшийся в модели "Геолог", заменен четырехконтурным ФСС. Для подъема АЧХ в области низших звуковых частот на входе УНЧ включен Т-образный фильтр нижних частот. В модели, как и в приёмнике "Геолог" установлен громкоговоритель 1ГД-39. Выходная мощность - 0.5 Вт. Питается приёмник от 6 элементов 373. Размеры модели 290х190х90 мм, вес 3 кг.

Литература:

  1. Реклама в журнале "Радио".
  2. Описание приёмника в книге Белова
  3. Описание приемника в книге Алексеева.
