Магнитофон-граммофон "Яуза"

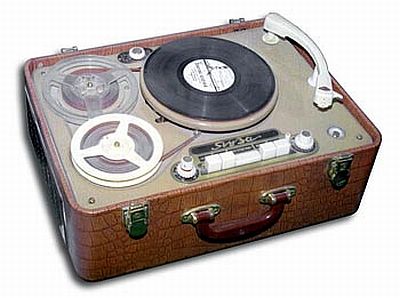

Магнитофон-граммофон "Яуза" выпускался Московским электромеханическим заводом №1 с 1956 года.

С весны 1956 года на МЭМЗ №1 начат выпуск первенца завода магнитофона - граммофона ''Яуза''. Аппарат представляет собой установку состоящую из магнитофона и проигрывателя пластинок. Магнитофон рассчитан на запись и воспроизведение звуковых фонограмм. В нём применена система двухдорожечной записи. Переключение дорожек осуществляется переворачиванием катушек. ЛПМ имеет две скорости: 19,5 см/сек и нестандартную 8,13 см/сек,которая применяется при записи речи. Время записи на двух дорожках на скорости 19,5 см/сек 30 мин, 8,13 см/сек 1 час.10 мин. Катушки вмещают 180 метров магнитной ленты типа 1.

Имеется ускоренная перемотка ленты в прямом и обратном направлении. Перемотка занимает 2,5 минуты.

ЛПМ приводится в действие двигателем АД-2 и управляется клавишным переключателем. В модели применён универсальный усилитель используемый для записи и воспроизведения. На выходе включены два громкоговорителя 1ГД-9. Полоса записываемых и воспроизводимых звуковых частот на большей скорости составляет 70....7000 Гц, на меньшей 100...4000 Гц. Имеется разьём для дополнительного громкоговорителя и вхо-да усилителя. Электропроигрыватель двухскоростной с пьезокерамическим звукоснимателем. Головка снабжена двумя долговечными корундовыми иглами для обычных и долгоиграющих пластинок. Питание от электрической сети 110, 127 или 220 в. Потребляемая им мощность 80 Вт. Установка размещена в переносном футляре размерами - 470х360х215 мм, оклеенным дермантитином. В комплекте пьезоэлектрический микрофон. Масса аппарата 18 кг.

Литература:

  1. Полное описание и схемы магнитофона-граммофона в книге авторов: Н.В.Курбатова и Е.Б.Яновского. Массовая радиобиблиотека. Выпуск №606 за 1966 год.
  2. Описание и электрическая схема магнитофона-граммофона "Яуза" в справочнике по магнитофонам.
  3. Журнал "Техника Молодёжи" № 5, 1956 год
