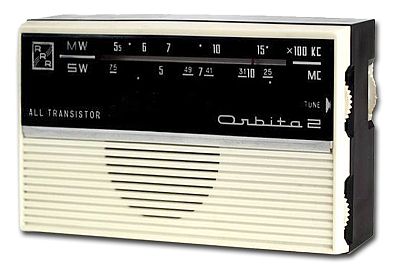

Радиоприёмник "Орбита-2"

Радиоприёмник "Орбита-2" впускался Рижским радиозаводом имени Попова с 1970 года.

Радиоприёмник ''Орбита-2'' - это малогабаритный супергетеродин переносного типа, собранный на восьми транзисторах. Так же как и приемник ''Орбита'', он предназначен для приёма в диапазонах СВ и КВ (25...75 метров) на внутреннюю магнитную антенну. Шкала в СВ диапазоне отградуирована в килогерцах, КВ в метрах. Корпус приёмника выполнен из ударопрочного полистирола. Ручки управления и гнездо телефона расположены на боковых стенках. Переключатель диапазонов расположен сзади. В задней крышке имеется отсек для 4 элементов питания типа 316 Радиоприемник комплектовался кожаным футляром. Надпись на лицевой панели ''8 transistor'' в некоторых партиях приёмников заменена надписью ''All transistor''.

Магнитная антенна выполнена на сердечнике из феррита 150НН, в контурах КВ применен феррит 50НН.

В отличии от приёмника ''Орбита'', в ''Орбите-2'' имеется плавная настройка в КВ диапазоне, с помощью подстроечного конденсатора образованного специальным лепестком из бронзы. Приёмник имеет чувствительность в СВ диапазоне - 0,6 мВ/м, а в обзороном КВ диапазоне - 400 мкВ. Избирательность - 26/16 дБ соответственно. Номинальная выходная мощность на динамике 0,1ГД-6Т - 100 мВт. Габариты 142х81х37 мм. Масса 340 гр.

Литература:

  1. Инструкция по эксплуатации.
  2. Описание и схемы в справочнике И.Ф Белова и Е.В.Дрызго.
