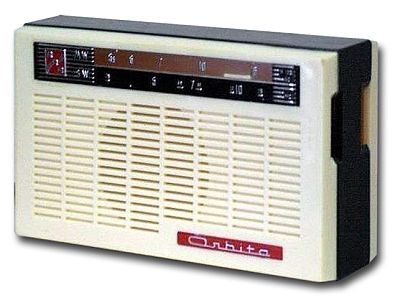

Радиоприёмник "Орбита"

Портативный транзисторный радиоприёмник 4 класса "Орбита" выпускался Рижским радиозаводом имени А.С.Попова с 1965 года.

Малогабаритный транзисторный радиоприемник IV класса ''Орбита'' рассчитан для работы в диапазонах средних (186.9...571,4 м) и коротких (25...75 м) волн, причём для приёма на обоих диапазонах используется одна внутренняя магнитная антенна. За высокие электроакустические и эксплуатационные качества и современное внешнее оформление приёмнику ''Орбита'' был присвоен знак качества. Приёмник собран по супергетеродинной схеме на восьми транзисторах и 2 полупроводниковых диодах. Прослушивание производится на внутренний громкоговоритель 0,1ГД-6 или внешний миниатюрный телефон ТМ-4. Питание приёмника осуществляется от четырех, соединенных последовательно, элементов 316. Чувствительность приёмника в диапазонах СВ и KB при приёме на внутреннюю магнитную антенну около 1 мВ/м, избирательность по соседнему каналу при расстройке на 10 кГц не менее 20 дБ, ослабление зеркального канала в диапазоне KB - 10 дБ, в диапазоне СВ - 20 дБ, промежуточная частота 465 кГц. Система АРУ приёмника обеспечивает при изменении входного напряжения на 26 дБ, изменение напряжения сигнала на выходе не более чем на 8 дБ, регулировка громкости осуществляется в пределах 30 дБ. Частотная характеристика всего тракта усиления по звуковому давлению при неравномерности 14 дБ - 450...3000 Гц, среднее номинальное звуковое давление - 0,2 Н/м, номинальная выходная мощность 100 мВт, ток покоя не более 9 мА. Работоспособность приёмника сохраняется при изменении напряжения питания в пределах 6,5...3,8 В. Размеры приёмника 150х80х35 мм, вес 340 г (без батарей). На базе модели - ''Орбита'' в 1970 году был создан радиоприёмник ''Орбита-2''.

Литература:

  1. Описание и схемы РП в книге № 1 и книге № 2 И.Ф.Белова, Е.В.Дрызго
  2. Инструкция по ремонту радиоприёмника "Орбита"
