Телевизор "Экран" (1954 г.)

Опытный телевизор "Экран". Разработка 1954 года.

Опытый телевизор ''Экран'' разработан инженерами конструкторами Н.Веселовым, Ю.Зиновьевым, А Васильевым и А.Ратманским в начале 1954 года в Москве. Телевизор рассчитан на приём только одной программы и вещательных радиостанций в УКВ-ЧМ диапазоне. Телевизор имеет чувствительность по каналу изображения - 600 мкВ. Четкость изображения 400 линий. Выходная мощность звукового канала 0,5 Вт, диапазон воспроизводимых звуковых частот 100-4000 Гц. Потребляемая мощность 170 Вт. Телевизор собран на основе выпускающихся серийно телевизоров ''КВН-49'', ''Север''. Габариты телевизора ''Экран'' 560х360х320 мм, масса 24 кг. Телевизор имеет 10 ламп и новый электростатический кинескоп диаметром 180 мм. Основные ручки управления находятся спереди, все вспомогательные сзади. Там же находятся переключатель сети, предохранитель, гнездо ан-тенны.

В серию аппарат не пошёл из-за несовершенства своей конструкции.

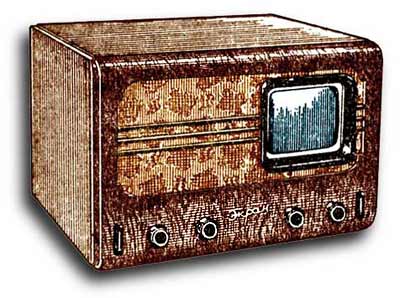

Рисунок и информация из журнала Радио.
