Телевизор "Чемпион"

Телевизор "Чемпион". Изготовитель не установлен. Опытный выпуск 1958 года. (Описан в ТМ №7. 1959 г.)

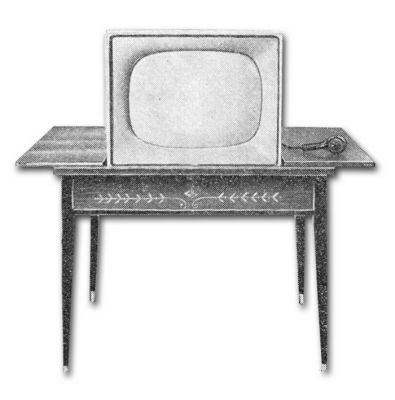

Телевизор напольный - ''Чемпион'' из экспериментальной группы моделей высокого класса. Он выполнен с оригинальным внешним оформлением в виде шахматного столика, с раздвигающейся крышкой, под которой находится сам телевизор. Шасси и детали телевизора расположены слева и справа от кинескопа под крышкой столика. Для установки телевизора в рабочее положение, необходимо доски шахматного поля откинуть в стороны и через образовавшееся отверстие развернуть кинескоп, установив его в вертикальное положение. В аппарате применен металлостеклянньий кинескоп типа 53ЛК6Б с углом отклонения электронного луча 110°. Телевизор имеет гнёзда для включения головиых телефонов, если в этом возникнет необходимость. Эти же гнёзда могут быть использованы при записи звукового сопровождения телевизионной передачи на магнитофон, или при воспроизведении грамзаписи. Акустическая система телевизора состоит из 2 эллиптических громкоговорителей типа 1ГД-9, расположенных на боковых вертикальных стенках столика.

Телевизор имеет выносной проводной пульт дистанционного управления, позволяющий при помощи 2-х ручек производить переключение телевизионных каналов, подстройку гетеродина, регулировку контрастности и яркости, а также регулировку тембра и громкости звука. Схема телевизора - ''Чемпион'' схожа со схемой более раннего по выпуску телевизора ''Симфония'' отличаясь более упрощенным усилителем низкой частоты и введением дополнительной лампы в пульте управления. В электрической схеме телевизора - ''Чемпион'' использовано 18 радиоламп и 15 германиевых диодов.

Основные технические данные:

  • Чувствительность по каналу изображения 50 мкВ.
  • Разрешающая способность в центре экрана: по горизонтали 500 линий; по вертикали 550 линий.
  • Полоса эффективно воспроизводимых звуковых частот 100...6000 Гц.
  • Номинальная звуковая мощность усилителя низкой частоты - 1 Вт.
  • Питание телевизора осуществляется от сети переменного тока с напряжением 127 или 220 в.
  • Мощность, потребляемая от сети 185 Вт.
  • Размер столика 876х780х646 мм.
  • Масса модели 50 кг.
