Радиоприёмники "Олимпик-2"

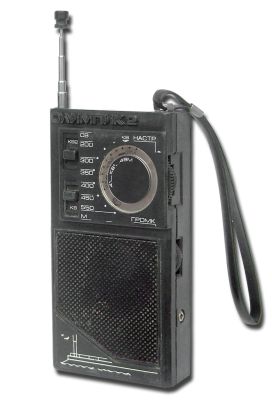

Сувенирный радиоприёмник "Олимпик-2" выпускался Светловодским радиозаводом с 1984 года.

''0лимпик-2'' - сувенирный карманный радиоприёмник, предназначеный для приёма радиовещательных станций в диапазонах СВ и КВ (КВ1, КВ2). Приём в диапазоне СВ осуществляется на внутреннюю магнитную антенну, а в диапазоне КВ на выдвижную телескопическую антенну. В радиоприёмнике предусмотрено гнездо для подключения головного телефона ТМ-4. Приёмник питается от источника напряжением 9 В аккумуляторной батареи ''7Д-0.115'', или батареи ''Корунд''.

Технические характеристики:

  • Диапазон принимаемых частот/волн: СВ, кГц (м) 525...1605 (571,4...186,9) КВ1, МГц (м) 5,9...7,4 (50,2...40,5) КВ2, МГц (м) 9,45...12,1 (31,7...24,79).
  • Реальная чувствительность приёмника, мВ/м, не хуже: СВ - 2,2, КВ - 0,4.
  • Максимальная чувствительность, мВ/м, не хуже: СВ 0,5, КВ 0,25.
  • Селективность по соседнему каналу при расстройке на ±9 кГц, дБ - 22.
  • Селективность по зеркальному каналу, дБ, не менее: СВ - 30, КВ - 12.
  • Действие системы АРУ: при изменении сигнала на входе (от уровня 100 мВ/м) на 30 дБ, изменение сигнала на выходе, дБ, не более 8.
  • Полоса воспроизводимых звуковых частот, Гц 450...3150.
  • Выходная мощность, Вт: номинальная - 0,06, максимальная, не менее - 0,1.
  • Выходная мощность, характеризующая устойчивость к микрофонному эффекту 0,1Вт.
  • Коэффициент гармоник всего тракта приёмника по электрическому напряжению при номинальной выходной мощности, %, не более 7.
  • Потребление тока от источника, мА: ток покоя, не более 19, ток при максимальной выходной мощности, не более 25.
  • Радиоприёмник сохраняет работоспособность при понижении напряжения источника питания до 5,4 В.
  • Средняя продолжительность работы при питании от батареи ''Корунд'' в прерывистом режиме эксплуатации при средней громкости - не менее 50  часов.
  • Габаритные размеры радиоприёмника, мм 145х75х26.
  • Масса ,с источником питания 300 г.

Цена 38 рублей.

По конструкции, оформлению, схеме, (отличия в нумерации деталей) и параметрам, приёмник ''Олимпик-2'' аналогичен приемнику ''Олимпик-402''.

Литература:

  1. Технические Описание и схемы радиоприёмника "Олимпик-2" в справочнике Ю.П.Алексеева.
