Радиоприёмник "Олимпик"

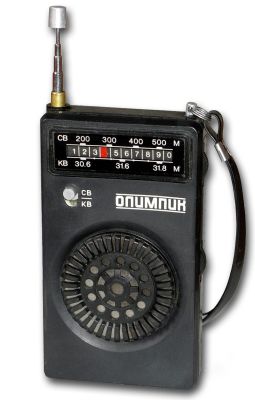

Карманный транзисторный радиоприёмник "Олимпик" выпускался Светловодским радиозаводом с 1980 года.

Малогабаритный супергетеродинный радиоприёмник "Олимпик" собран на четырех транзисторах, микросхеме и одном диоде. Радиоприёмник "Олимпик" предназначен для приёма программ радиовещательных станций с АМ в диапазоне СВ на встроенную магнитную антенну, а в диапазоне КВ на выдвижную телескопическую. Радиоприёмник ''Олимпик'' выпускали и в ПО ''Алатау'', Казахстан.

Основные технические данные:

  • Диапазон рабочих частот (волн): СВ 525...1605 кГц (571,4...186,9 м); КВ 9,45...9,8 МГц (31 м).
  • Промежуточная частота 465 кГц.
  • Максимальная чувствительность при выходной мощности 5 мВт, не менее: на СВ 300 мкВ/м; на КВ 125 мкВ/м.
  • Реальная чувствительность, не менее: на СВ - 1,5 мВ/м; КВ 300 мкВ/м.
  • Избирательность по соседнему каналу не менее 26 дБ.
  • Избирательность по зеркальному каналу, не менее: на СВ 26 дБ; на КВ 12 дБ.
  • Действие АРУ: при изменении сигнала на входе приёмника на 30 дБ соответствующее изменение сигнала на его выходе не более 8 дБ.
  • Номинальная выходная мощность при коэффициенте гармоник всего тракта 6% 60 мВт.
  • Максимальная выходная мощность 100 мВт.
  • Полоса воспроизводимых звуковых частот 450-3150 Гц.
  • Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,1 Па;
  • Источник питания: батарея типа Крона-ВЦ или Корунд.
  • Напряжение питания приемника 9 В.
  • Ток, потребляемый приёмником, при отсутствии сигнала не более 20 мА.
  • Работоспособность приёмника сохраняется при снижении напряжения источника питания до 5,0 В.
  • Габаритные размеры приёмника 215х125х47 мм.
  • Масса 300 г.

Цена 34 рубля.

Литература:

  1. Инструкция по эксплуатации и электрическая схема радиоприёмника "Олимпик".
  2. Описание и схемы радиоприёмника "Олимпик" в справочнике И.Ф и В.И Беловых.
