Комбинированное устройство магнитофон-граммофон "Эльфа 6-1М"

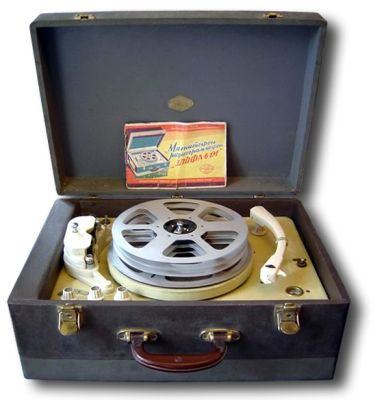

Комбинированное устройство магнитофон-граммофон "Эльфа 6-1М". Вильнюсский электротехнический завод "Эльфа". Модель 1957 года.

''Эльфа 6-1М'' - модернизированное комбинированное устройство совмещающее в себе граммофон для проигрывания грампластинок на скоростях 78 и 33 об/мин и магнитофон для магнитной записи речевых и музыкальных фонограмм с их последующем воспроизведением. Базовым аппаратом была серийная ''Эльфа-6''. В модернизированной версии установлены другие ручки для управления, другой тонарм звукоснимателя. Ещё замечен ряд несзначительных элементов в оформлении аппарата. Конструкция и электрическая схема модели остались без изменения. Технические параметры тоже соответствуют базовому аппарату. Запись звука двухдорожечная и осуществляется перемещением узла головок магнитофона по высоте.

Скорость движения магнитной ленты непостоянна, она определяется скоростью вращения диска 78/33 об/мин и ещё зависит от величины рулона приёмной катушки. Диапазон частот на большей скорости составляет 100...5000 Гц. Нелинейные искажения тракта усилителя - 4%. Номинальная выходная мощность - 1,5 Вт. Потребляемая от сети мощность не более 70 Вт.

Литература:

  1. Инструкция по эксплуатации.
  2. Описание в справочнике МРБ №606.
